  • Grundaufbau

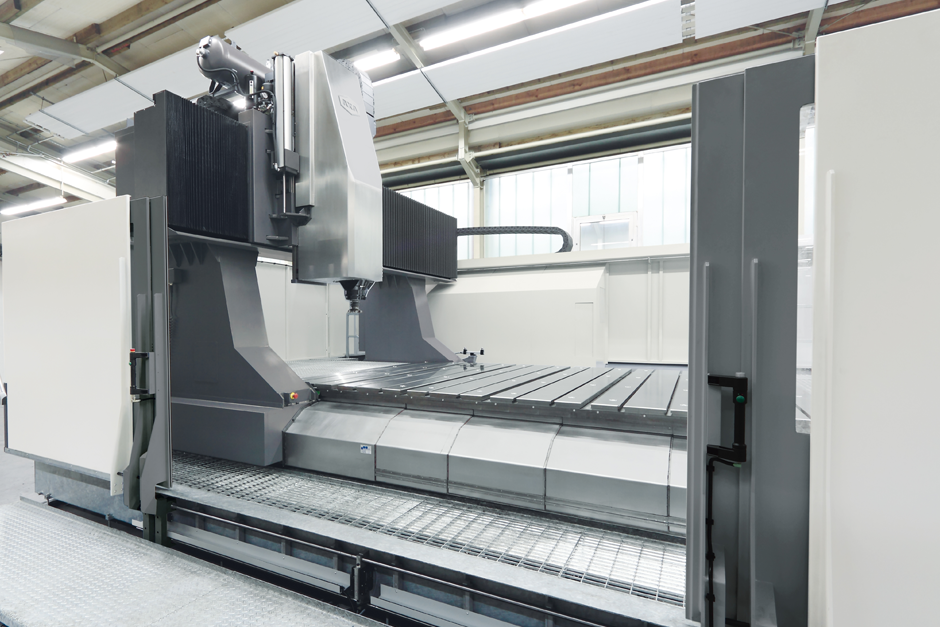

    Grundaufbau

    • hochsteife, statisch und dynamisch ausgewogene Konstruktion des Grundgestells
    • großzügige und gut zugängliche Maschinentische
    • direkte Messsysteme in den Grundachsen X/Y/Z
    • Verkleidung gemäß den aktuellen Maschinenrichtlinien
    • ideale Kranbeladung durch die offene Verkleidung über dem Arbeitsraum
    • optimale Zugänglichkeit für Wartungs- und Serviceaufgaben



    Erweiterung um zahlreiche Optionen, z. B.:

    • innere Kühlmittelzufuhr mit Filteranlage
    • Späneförderer in Scharnierband-, Kratzband- oder Magnetbandausführung
    • Steuerungen wahlweise von Heidenhain oder Siemens
    • Rundtische horizontal oder vertikal integriert, 1- oder 2-achsig, kombiniert mit Reitstöcken, Gegenlager oder einem weiteren Rundtisch in Gantry-Betrieb für Spannbrücken
    • automatische Türen
    • Spannsysteme hydraulisch, pneumatisch, magnetisch oder manuell
    • Messtaster und Werkzeugtastsysteme
    • Wirkleistungsüberwachung, Kollisionsüberwachung oder ganze Prozessüberwachung
    • Werkzeugidentifikationssysteme
    • Laserbruchkontrolle mit Werkzeugvermessung
    • Fernwartung
  • Führungen und Antriebe

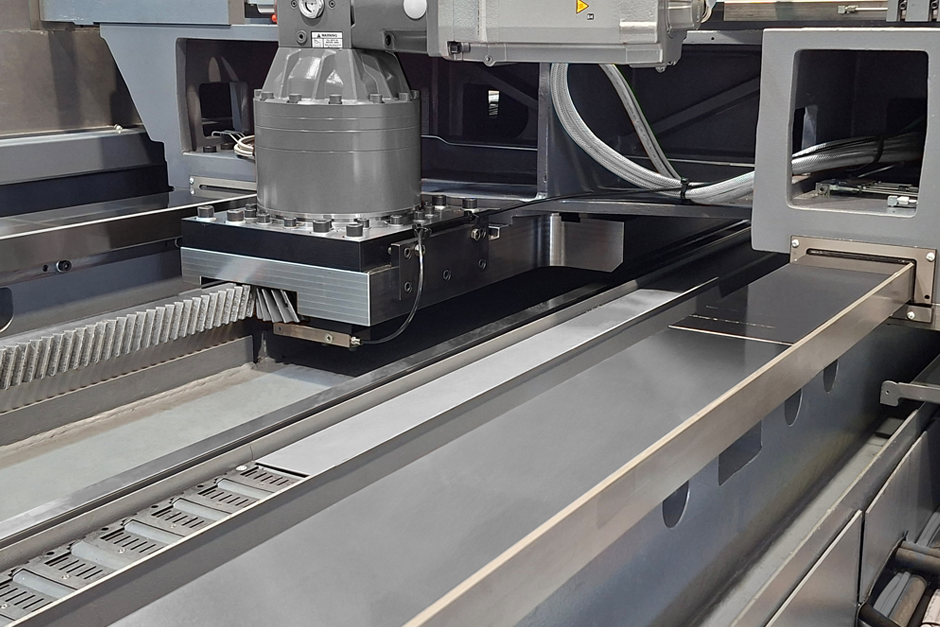

    Führungen und Antriebe

    • gehärtete Präzisionsstahlführungen auf von Hand geschabtem oder geschliffenem Untergrund aufgebaut
    • optimale Führung durch extrem große Führungsverhältnisse und Turcite-Beschichtungen
    • hohe Steifigkeit, außergewöhnliche Dauergenauigkeit und ausgezeichnete Dämpfungseigenschaften der Führungen
    • hervorragende Nach- und Einstellbarkeit der Führungen
    • geschützt liegende Antriebe und Führungen
    • Kugelgewindetrieb in allen Linearachsen
  • Werkzeugwechselsystem

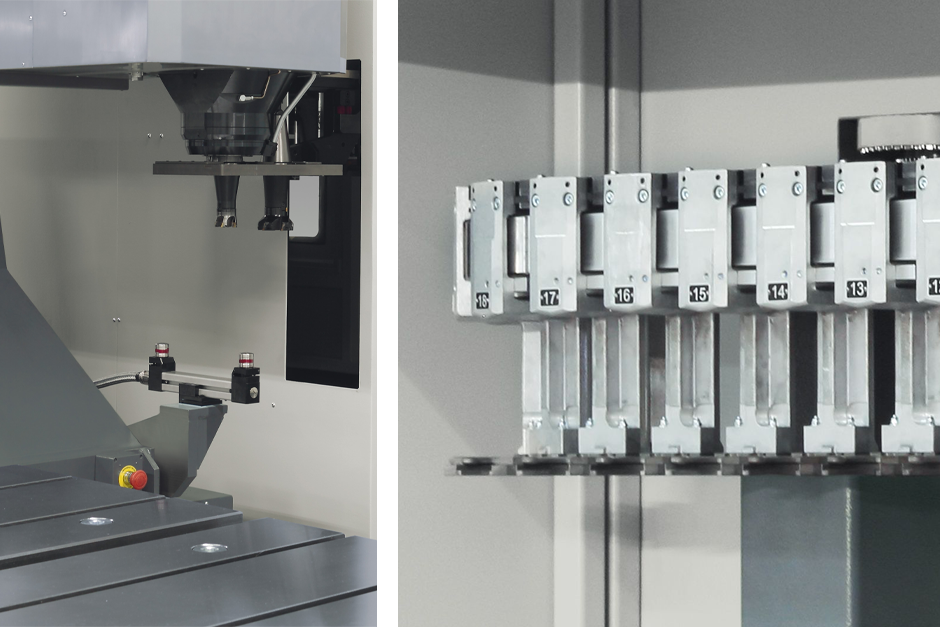

    Werkzeugwechselsystem

    • sehr robuster, stationär angeordneter Werkzeugwechsler
    • dadurch sind sehr lange Werkzeugketten ohne Verlust der Dynamik und Genauigkeit realisierbar
    • kurze Werkzeugwechselzeiten durch Doppelgreifersystem und in X mittig liegende Werkzeugübergabe
    • festplatzkodiertes Werkzeugmanagement zur besseren Übersicht für den Bediener
    • Unterstützung verschiedener Werkzeughaltersysteme, wie zum Beispiel SK, BT, HSK, CAPTO
    • Bestückung des Magazins während der Bearbeitung möglich

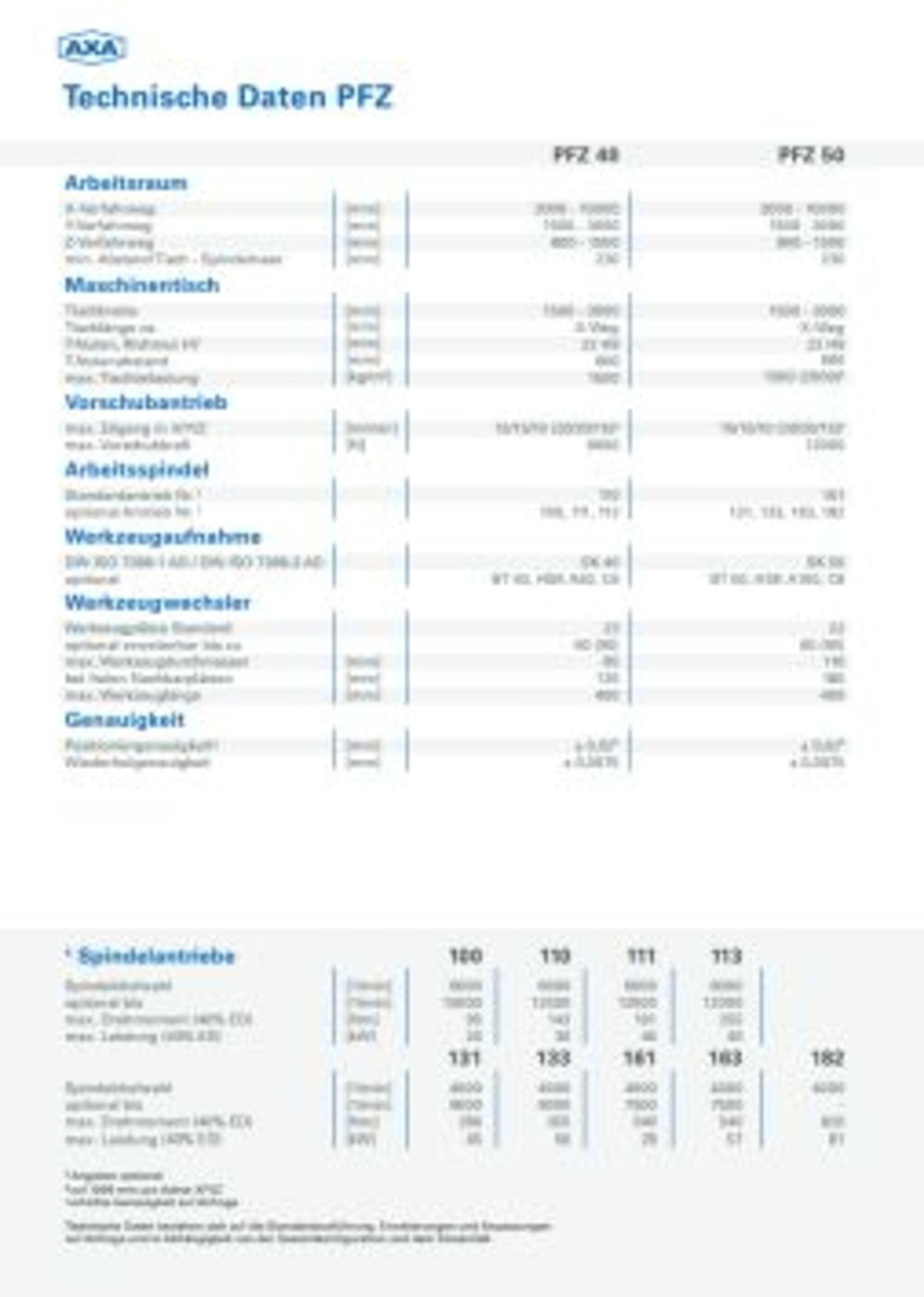

  • Technische Daten

    Klicken Sie zur Anzeige bzw. zum Download der technischen Daten als pdf Datei.

  • Produktbroschüre

    Weitere Informationen zur PFZ entnehmen Sie bitte unserer Produktbroschüre. Klicken Sie hier zur Ansicht bzw. zum Download.

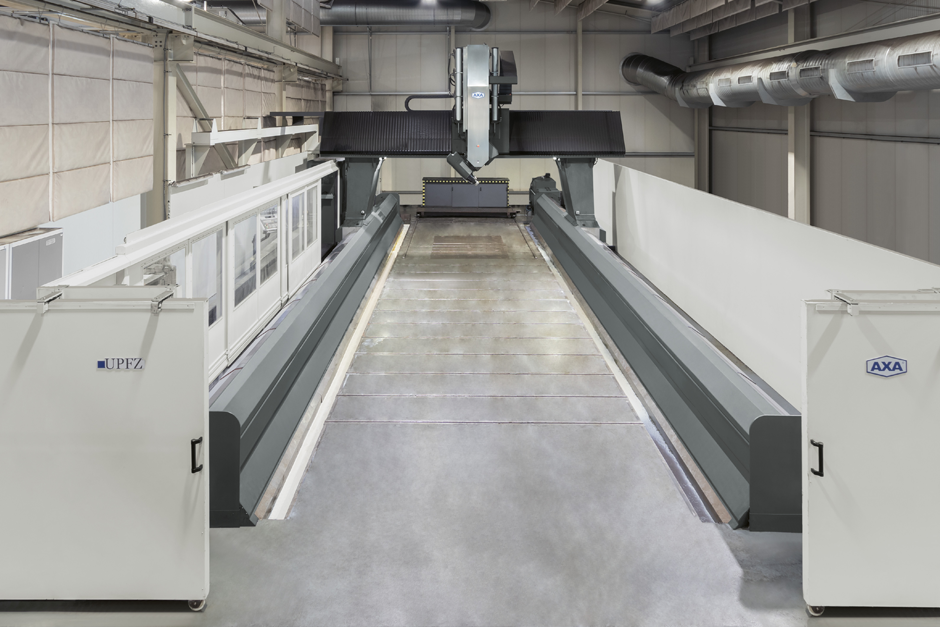

  • Einsatzbeispiele
