Großportal-Bearbeitungszentrum UPFZ

Die Rundumlösung für besonders große, massive Werkstücke

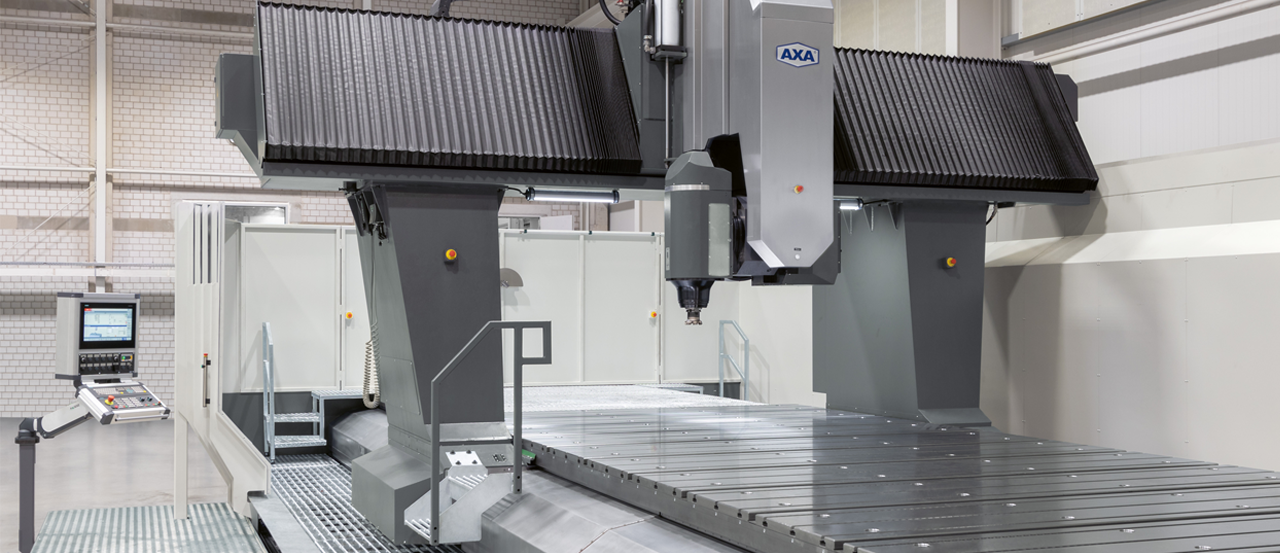

Perfekte Bedingungen für die Bearbeitung großer, kubischer Werkstücke

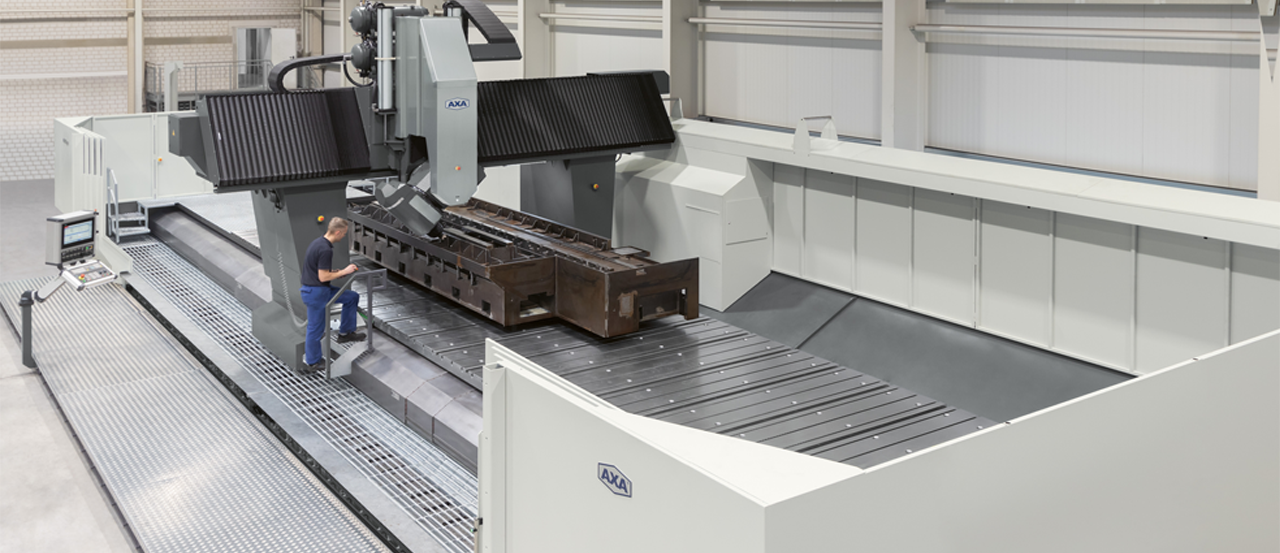

Erhöhte Stabilität durch das Schrägbettportal

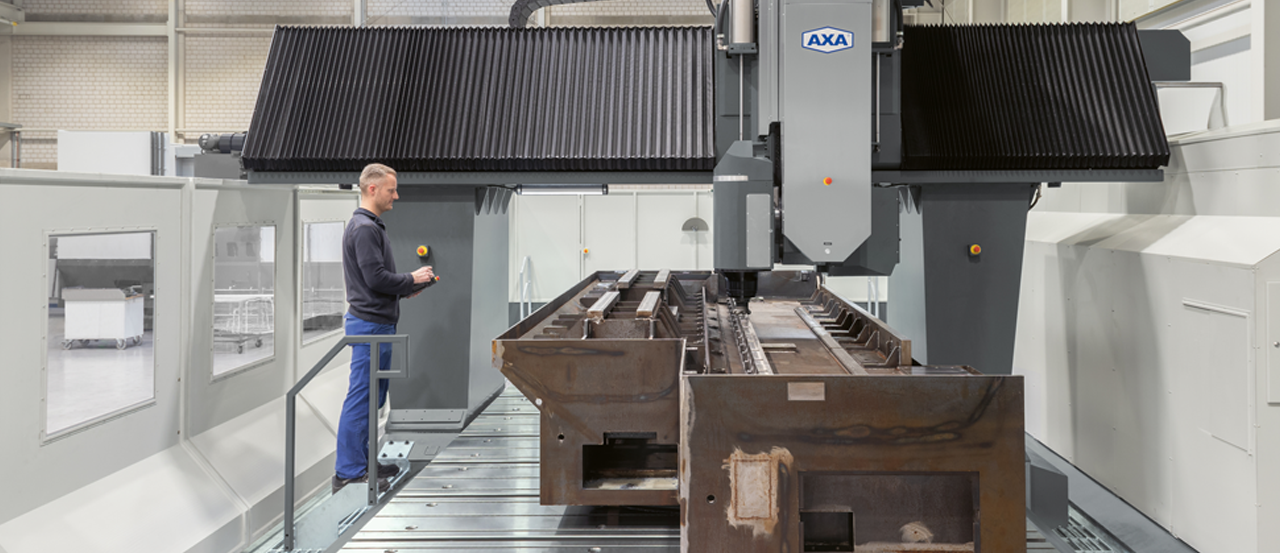

Begehbarer Arbeitsraum - perfekte Zugänglichkeit und Einsicht beim Rüsten und Einrichten der Maschine

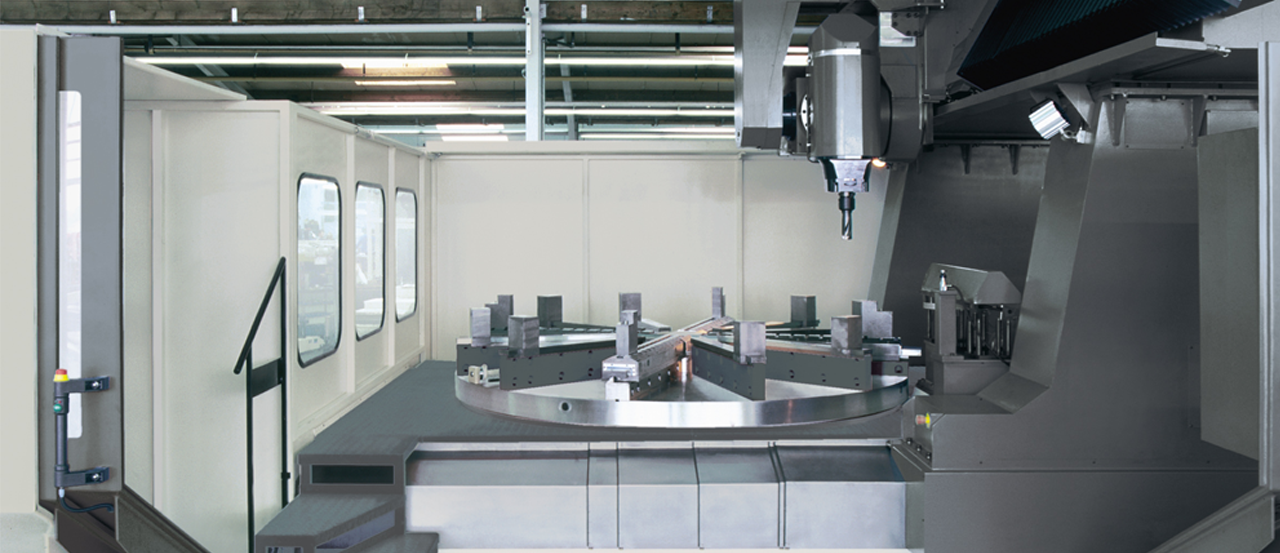

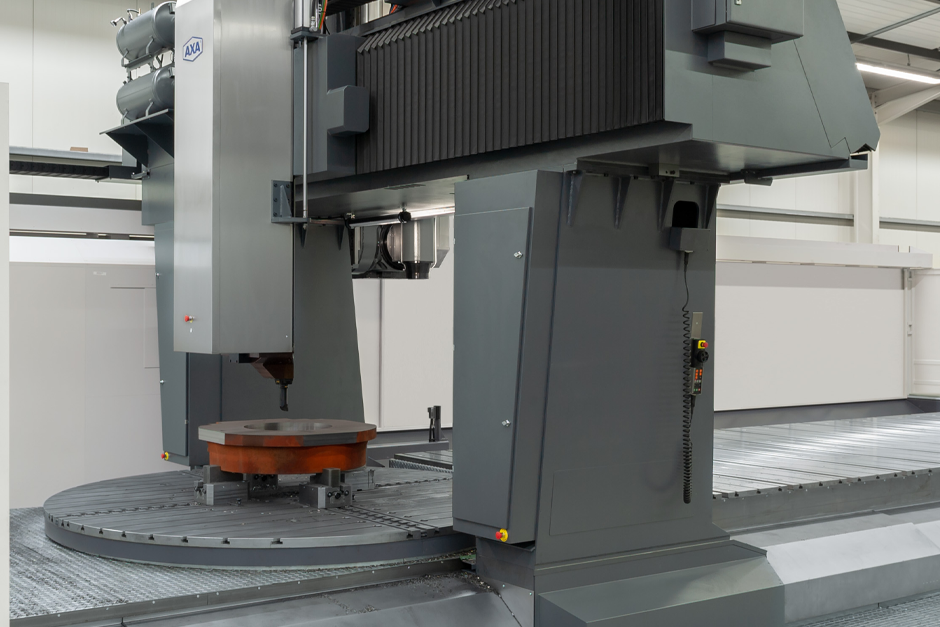

Ringbearbeitung auf der UPFZ in Kombination mit einem Rundtisch

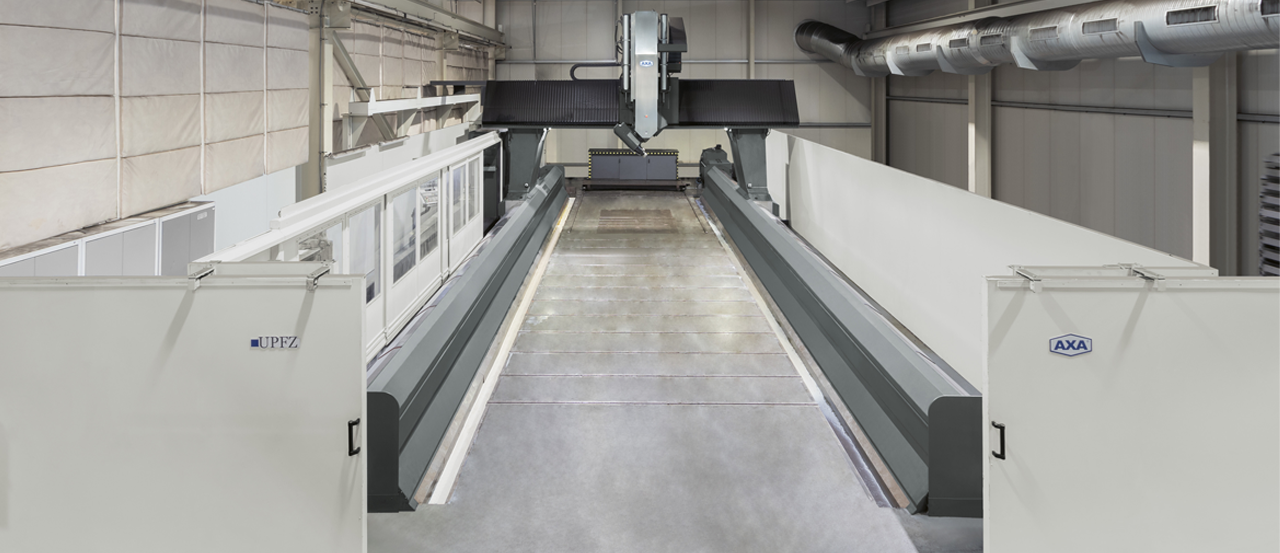

Sonderbauform - UPFZ ohne Maschinentisch, stattdessen im Boden eingelassene Holme mit Nutengelassene Holme mit Nuten — Sonderbauform - UPFZ ohne Maschinentisch, stattdessen im Boden eingelassene Holme mit Nuten

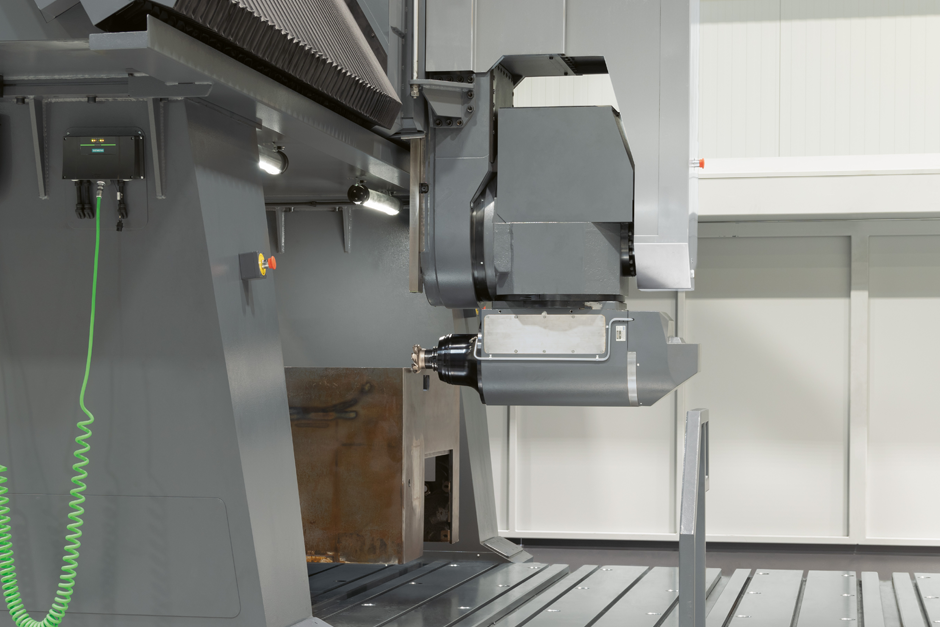

Der 2-Achs-Schwenkkopf ist das Kernelement der Maschinenbaureihe UPFZ. Er bearbeitet aus nahezu jeder Position und bietet damit die größtmögliche Einsetzbarkeit in Ihrer Produktion. Einmal eingespannt, bearbeitet die UPFZ auch besonders große und komplexe Werkstücke rundum – horizontal, vertikal oder diagonal. Weniger Rüstzeiten zum Vorteil für Ihre Wirtschaftlichkeit. Leistungsstark, zuverlässig und komfortabel bedienbar, eben durch und durch begabt.

Verfahrwege*:

X = 3000 mm - 10000 mm
Y = 1500 mm - 4000 mm
Z = 800 mm - 1500 mm

*Standard, weitere Optionen auf Anfrage

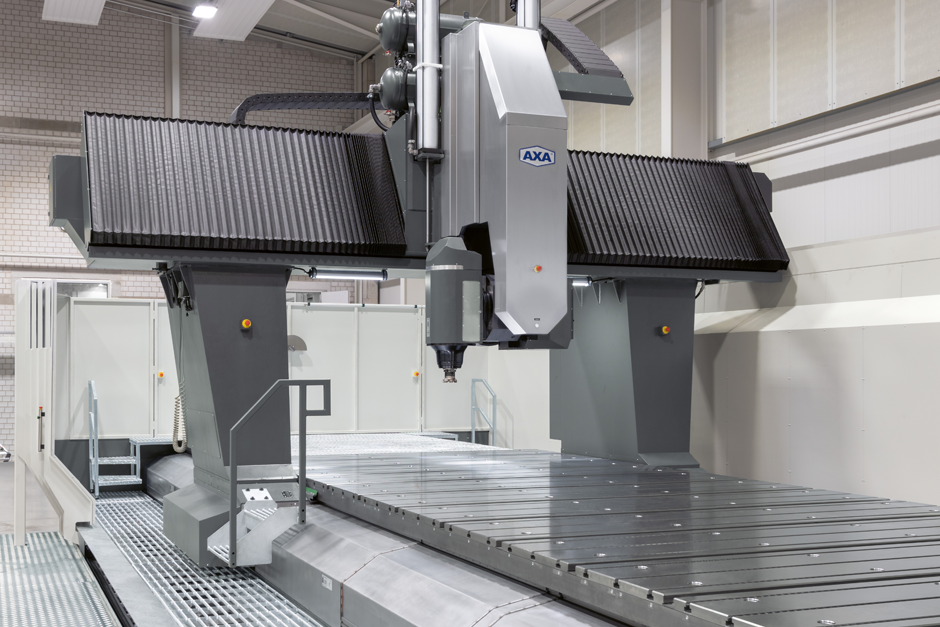

Grundaufbau

hochsteife, statisch und dynamisch ausgewogene Konstruktion des Grundgestells
großzügige und gut zugängliche Maschinentische
direkte Messsysteme in den Grundachsen X/Y/Z
Verkleidung gemäß den aktuellen Maschinenrichtlinien
ideale Kranbeladung durch die offene Verkleidung über dem Arbeitsraum
optimale Zugänglichkeit für Wartungs- und Serviceaufgaben

Flexibel erweiterbar um zahlreiche Optionen. Kontaktieren Sie uns!

Führungen und Antriebe

gehärtete Präzisionsstahlführungen auf von Hand geschabtem oder geschliffenem Untergrund aufgebaut
optimale Führung durch extrem große Führungsverhältnisse und Turcite-Beschichtungen
hohe Steifigkeit, außergewöhnliche Dauergenauigkeit und ausgezeichnete Dämpfungseigenschaften der Führungen
hervorragende Nach- und Einstellbarkeit der Führungen
geschützt liegende Antriebe und Führungen
Kugelgewindetrieb oder Zahnstangenantrieb in allen Linearachsen

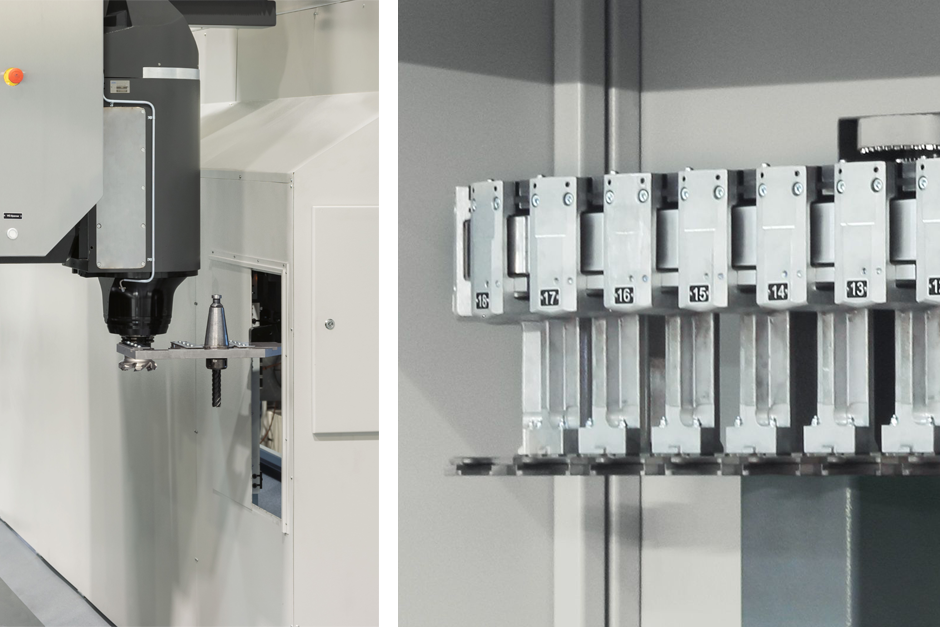

Werkzeugwechselsystem

sehr robuster, stationär angeordneter Werkzeugwechsler
dadurch sind sehr lange Werkzeugketten ohne Verlust der Dynamik und Genauigkeit realisierbar
kurze Werkzeugwechselzeiten durch Doppelgreifersystem und in X mittig liegende Werkzeugübergabe
festplatzkodiertes Werkzeugmanagement zur besseren Übersicht für den Bediener
Unterstützung verschiedener Werkzeughaltersysteme, wie zum Beispiel SK, BT, HSK, CAPTO
Bestückung des Magazins während der Bearbeitung möglich
