Portal-Bearbeitungszentrum VPC 45 DASK
Das Raumwunder mit Doppelachsschwenkkopf

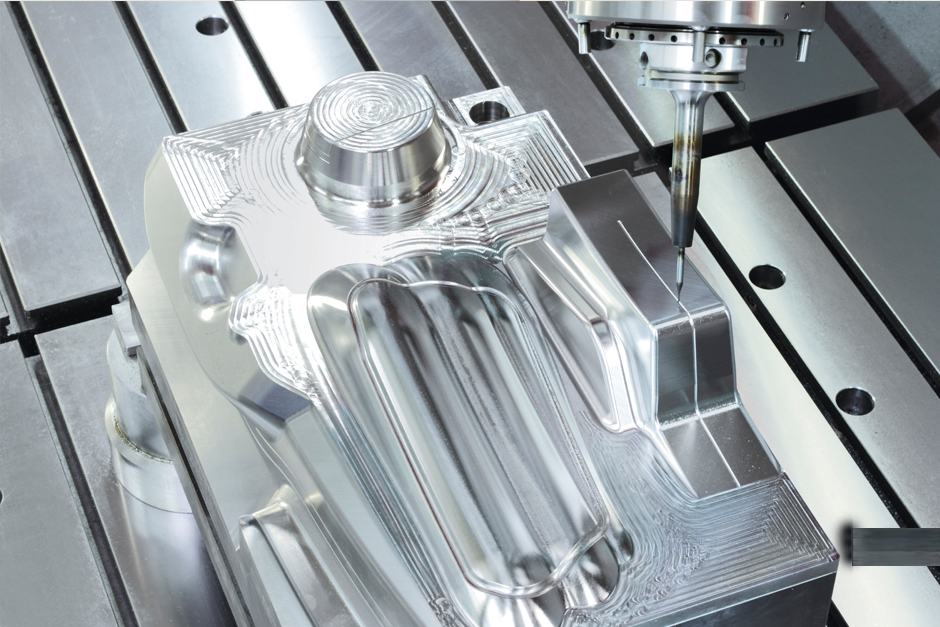

Aufgerüstet mit einem 2-Achs-Schwenkkopf, erfüllt die VPC die Anforderungen für hochdynamische simultane 5-Achs-Bearbeitungen. Bei leichter Bearbeitung von bspw. Formenbauwerkstücken überzeugt dieses Konzept insbesondere beim Schlichten durch höchste Form- und Konturentreue und setzt Maßstäbe bei der Oberflächenbeschaffenheit.
Zusätzlich besitzen die Schwenkachsen eine hydraulische Klemmung. Damit ist der Kopf universell für verschiedene Anwendungen einsetzbar.
Die Schwenkachsen sind stufenlos interpolierend und können somit während der Bearbeitung geschwenkt werden. Dabei schwenkt der gesamte Kopf um die Z-Achse, während die Spindel in der Gabel um die X-Achse geschwenkt wird. Eine Portalerhöhung kompensiert weitestgehend den bauartbedingten Höhenverlust durch die Gabelkopf-Bauweise zwischen vertikaler und horizontaler Spindelstellung. Führungen und Antriebe sind bei dieser Variante für höchste Beschleunigungen und Verfahrgeschwindigkeiten ausgelegt.
Verfahrwege:
X = 2200 mm - 2800 mm
Y = 1500 mm
Z = 800 mm

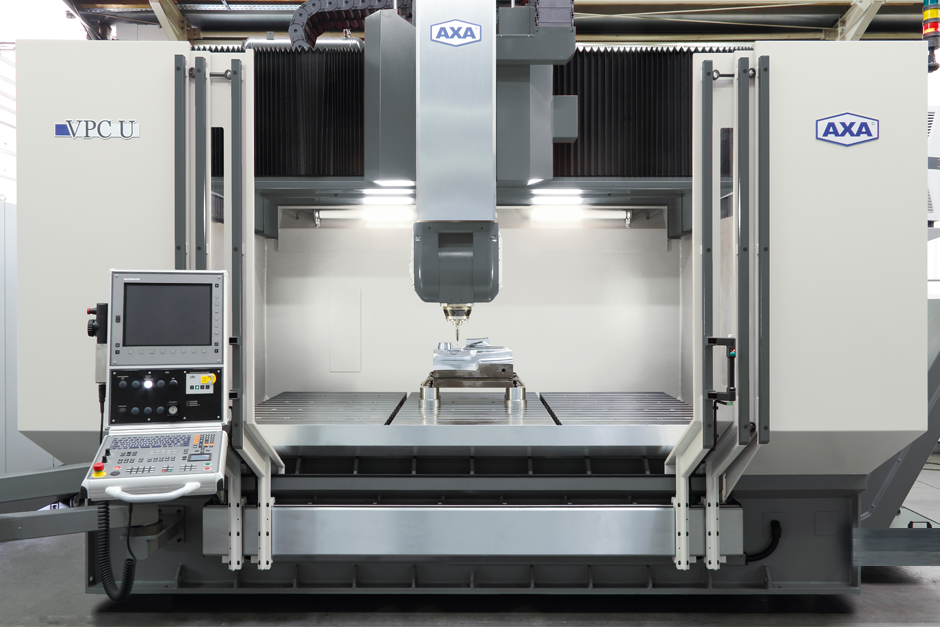

Grundaufbau
Grundaufbau
- hochsteife, statisch und dynamisch ausgewogene Konstruktion des Grundgestells
- großzügiger Arbeitsraum und gut zugängliche Maschinentische
- direkte Messsysteme in den Grundachsen X/Y/Z
- Verkleidung gemäß der aktuellen Maschinenrichtlinie
- über dem Arbeitsraum offen, ideal für die Kranbeladung
- Transport der Maschine in einem Stück
- optimale Zugänglichkeit für Wartungs- und Serviceaufgaben
Erweiterung um zahlreiche Optionen, z. B.:
- innere Kühlmittelzufuhr mit Filteranlage
- Späneförderer in Scharnierband-, Kratzband- oder Magnetbandausführung
- Steuerungen wahlweise von Heidenhain oder Siemens
- Aufbau zusätzlicher Rundtische mit horizontaler Drehachse auf dem festen Maschinentisch möglich
- automatische Türen
- Spannsysteme hydraulisch, pneumatisch, magnetisch oder manuell
- Messtaster und Werkzeugtastsysteme
- Wirkleistungsüberwachung, Kollisionsüberwachung oder ganze Prozessüberwachung
- Werkzeugidentifikationssysteme
- Laserbruchkontrolle mit Werkzeugvermessung
- Fernwartung
Führungen und Antriebe
Führungen und Antriebe
- Kombination aus Gleit- und Wälzführungen für hohe Dynamik, Steifigkeit und Dämpfung (optional nur Wälzführungen)
- Führungen auf von Hand geschabtem bzw. geschliffenem Untergrund aufgebaut
- Gleitführungen mit Turcite-Beschichtung in den Schlitten
- echter Gantry-Antrieb in der Y-Achse mit jeweils eigenem Antrieb, Führungssystem und direktem Messsystem für beide Portalsäulen
- geschützt liegende Antriebe und Führungen
- Kugelgewindetrieb in allen Linearachsen
Werkzeugwechselsystem
Werkzeugwechselsystem

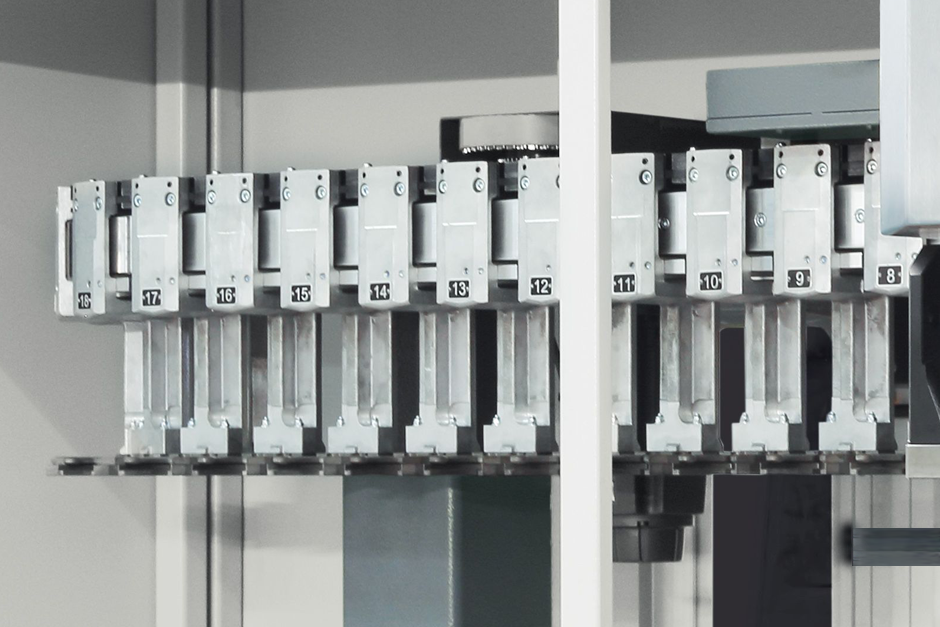

- Magazin geschützt im rückwärtigen Maschinenbereich
- das stationär angeordnete Werkzeugmagazin kann während der Bearbeitung bestückt werden
- hohe Anzahl an Werkzeugplätzen, Magazinerweiterungen möglich
- festplatzkodiertes Werkzeugmanagement zur besseren Übersicht für den Bediener
- hauptzeitparallele Werkzeugvorwahl durch Doppelgreifersystem
- Unterstützung verschiedener Werkzeughaltersysteme, wie zum Beispiel SK, BT, HSK, CAPTO
Schwenkspindel
Schwenkspindel
- Doppelachsschwenkkopf um die Z-Achse schwenkend, Schwenkbereich -360° bis +360°
- Spindel um die X-Achse schwenkend (A-Achse), Schwenkbereich -110° bis +110°
- stufenlos interpolierend
- hydraulische Klemmung für schwere Bearbeitung
Technische Daten
Technische Daten
Klicken Sie zur Anzeige bzw. zum Download der technischen Daten als pdf Datei.
Produktbroschüre
Produktbroschüre
Weitere Informationen zur VPC 45 DASK entnehmen Sie bitte unserer Produktbroschüre. Klicken Sie hier zur Ansicht bzw. zum Download.
