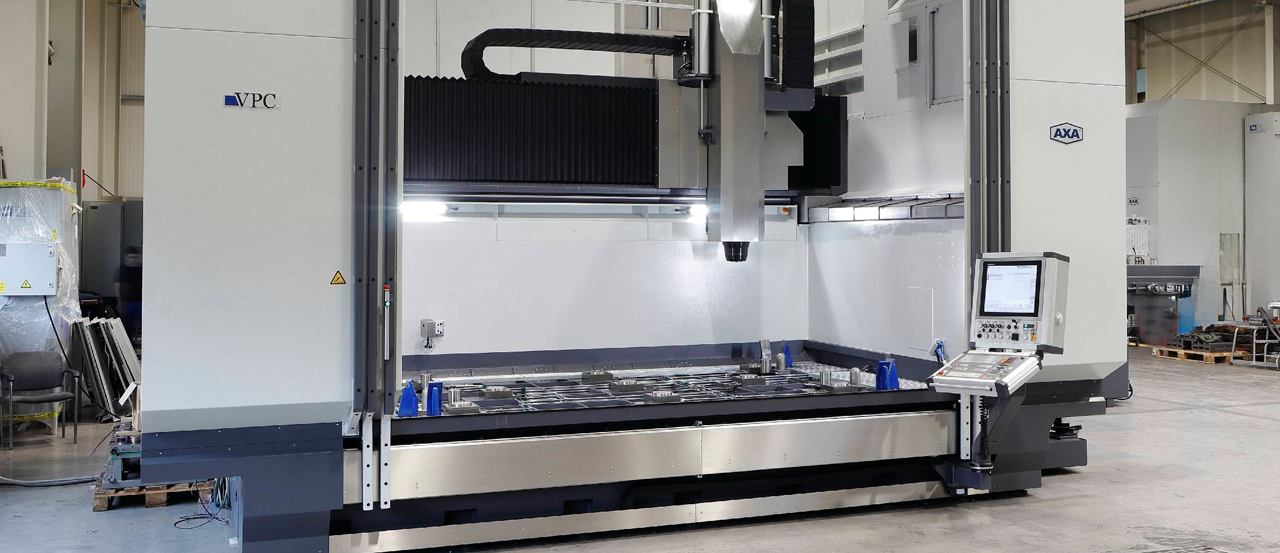

Aufgabe:effiziente Bearbeitung unterschiedlichster Werkstücke mit hohem Rüstaufwand |
Werkstücke:Transferwerkzeuge und Folgeverbundwerkzeuge, allgemeiner Stahlbau |

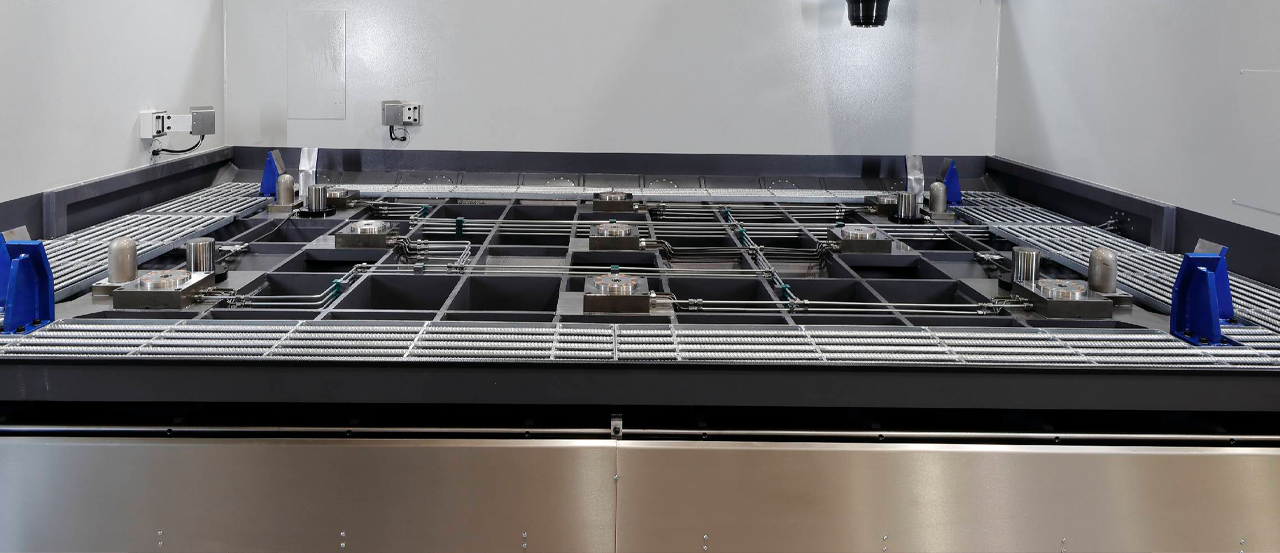

Lösung:- Ausführung der Maschine ohne festen Maschinentisch. Stattdessen sind zur Aufnahme von kundenseitigen Spannpaletten Nullpunktspanner im Maschinenständer integriert.
- Die Maschinenbediener können hauptzeitparallel eine Spannpalette rüsten.
- Der Tausch der Spannpaletten erfolgt mittels Kran.
|
Besonderheit:- Vergrößerte Türöffnung mit 3.800 mm zur einfacheren Beladung der Spannpaletten auf das Hubsystem
- Das hydraulische Hubsystem ermöglicht es, die Spannpaletten sanft in die Nullpunktspanner herein- und wieder herauszuheben.
- Führungen richten die Spannpaletten beim Einlegen mit dem Kran grob aus.
|
Arbeitsraum:X-Verfahrweg: 3400 mm
Y-Verfahrweg: 2200 mm
Z-Verfahrweg: 1000 mm |

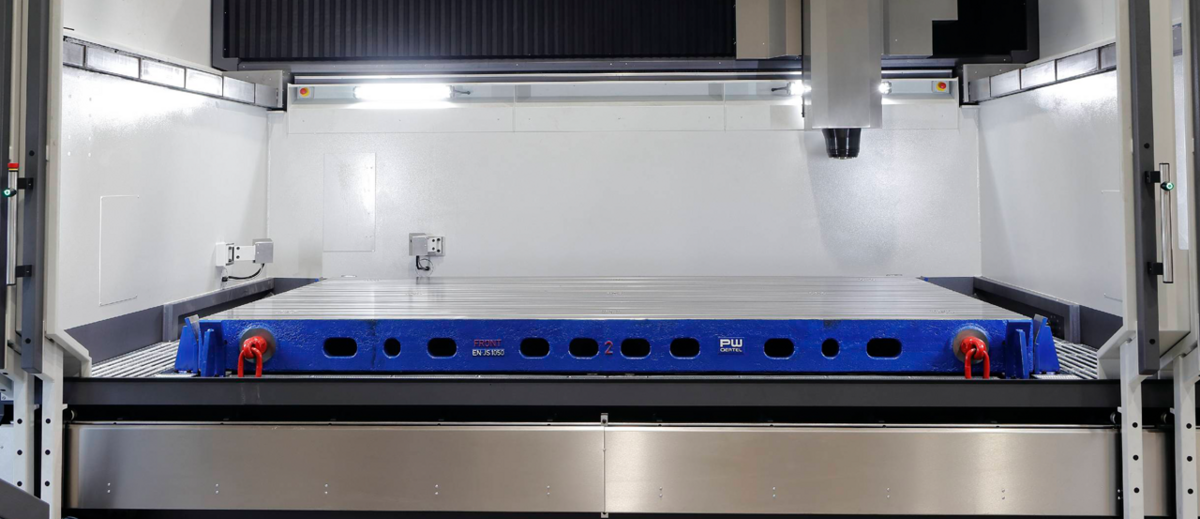

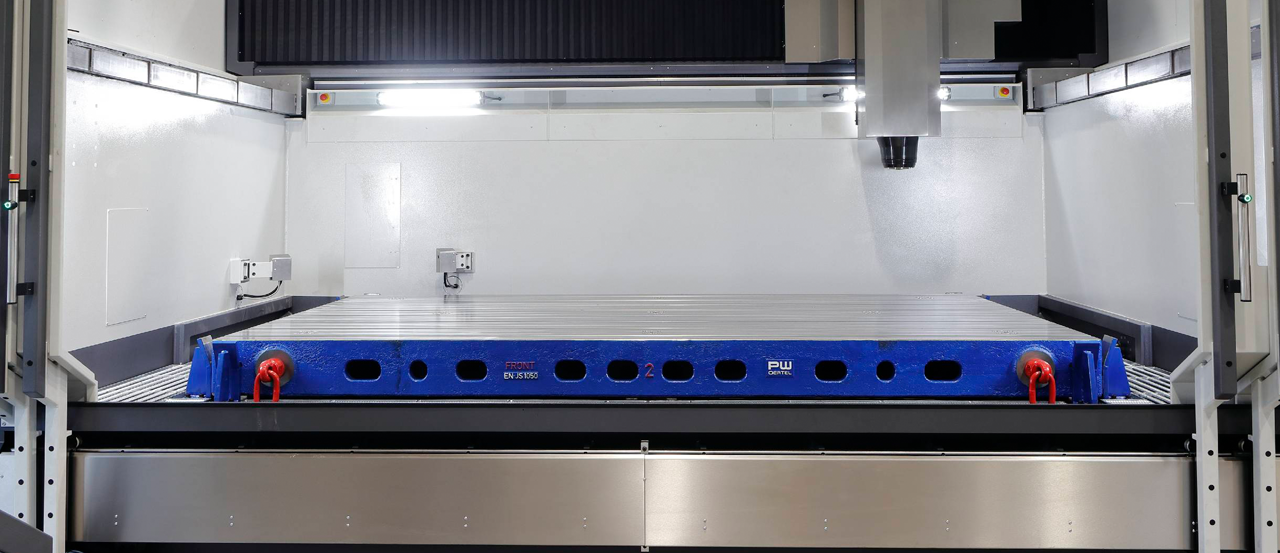

Aufspannfläche:Spannpaletten mit einer Fläche von 3400 x 1900 mm |
Spindel:Leistung (bei 40% ED): 56 kW
Moment (bei 40% ED): 357 Nm
Drehzahlreihe: 10000 1/min |
Werkzeugwechsler / -aufnahme:M-Werkzeugwechsler mit 110 Werkzeugen, HSK A100 |
Steuerung:Heidenhain TNC640 |
Weitere Ausstattung:- Linearwälzführungen
- Laser-Messsystem LC53-Digilog zur Werkzeugvermessung
- Kollisionsüberwachung Marposs Brankamp CMS
- Betriebsart 3 ohne Zustimmtaste
- Geschlossene Arbeitsraumverkleidung
- Absaugung
- Handspülpistole mit Schlauchaufroller
- Messtaster Hexagon m&h RWP38.41
- Emulsionsbehälter 800 Liter mit Bandfilteranlage und vorgeschaltetem Magnetabscheider
- Rückkühlanlage
- Integration kundenseitige Hydraulik für die Spannpaletten
- Integration kundenseitige Magnetspanntechnik
|
