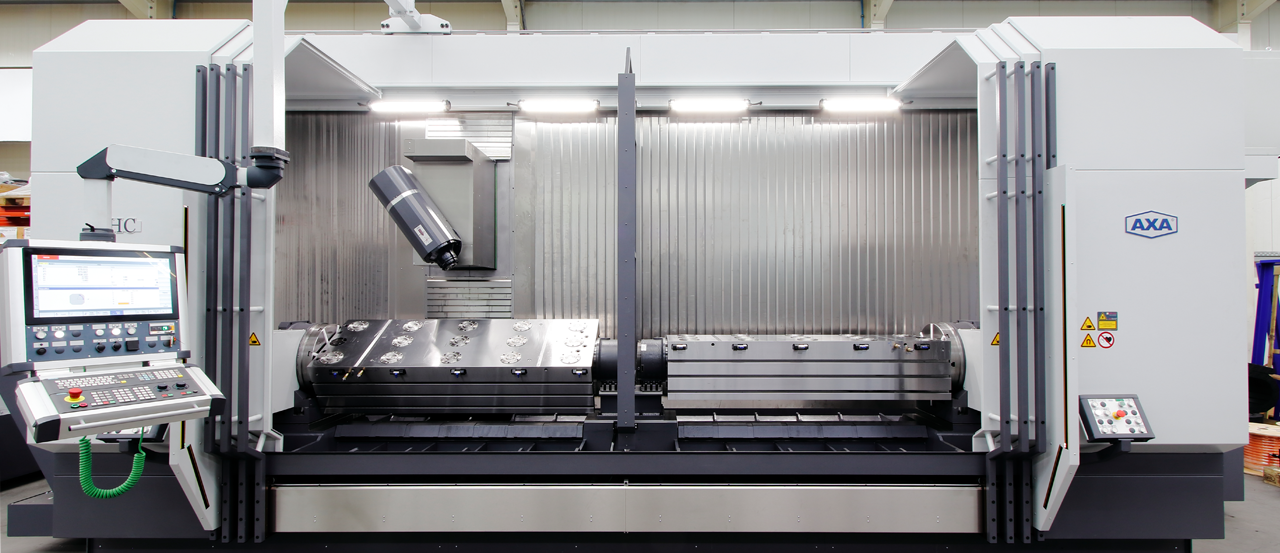

Aufgabe:Flexible Bearbeitung von Aluminium-Profilen in 2 Arbeitsräumen bzw. bei langen Profilen Bearbeitung im Langbettbetrieb |
Werkstücke:diverse Aluminium-Profile |
Lösung:- Entfall der Aufspannplatten im Arbeitsraum

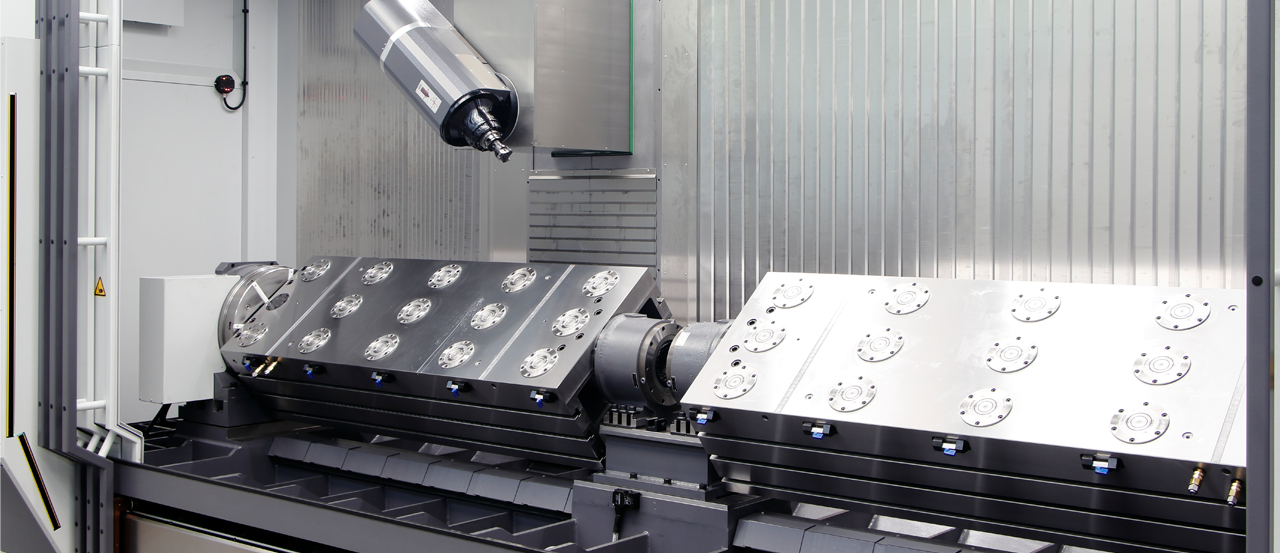

- Stattdessen Aufbau von je einer Spannbrücke in den beiden Arbeitsräumen bestehend aus RTA4-520, einer Spannbrücke 1970 x 600 x 400 mm und einem Gegenlager GL2.
|
Besonderheit:- Die Spannbrückenelemente sind mit einer Schnellwechseladaption versehen und können somit zügig demontiert und ausgetauscht werden.
- Zum flexiblen und schnellen Wechseln der Spannmittel sind die Spannbrücken auf zwei Seiten mit T-Nuten und auf der Oberseite mit Nullpunktspannern ausgestattet
|
Arbeitsraum:X-Verfahrweg: 4000 mm
Y-Verfahrweg: 1100 mm
Z-Verfahrweg: 1200 mm |
Aufspannfläche:Spannbrücken mit je 1870 x 600 x 400 mm |
Spindel:Leistung (bei 40% ED): max. 40 kW
Moment (bei 40% ED): max. 255 Nm
Drehzahlreihe: 14000 1/min |
Werkzeugwechsler / -aufnahme:XTS-Werkzeugmagazin mit 96 Werkzeugen, HSK A 63 |
Steuerung:Siemens 840 Dsl |

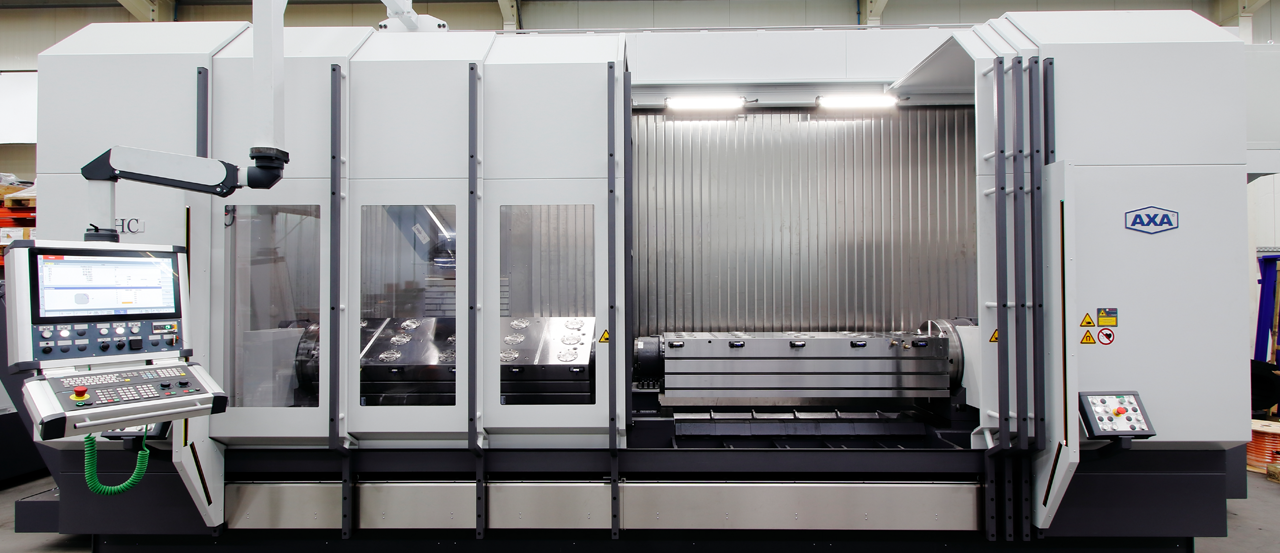

Weitere Ausstattung:- Automatiktüren
- hängendes, verschieb- und höhenverstellbares Bedienpult
- erhöhte Genauigkeit
- Laser-Messsystem Blum Micro Single NT
- Spannhydraulik bis 330 bar mit zwei doppeltwirkenden Spannkreisen und jeweils 7 Zapfstellen
- Emulsionsbehälter 1000 l mit Trommelbandfilter, Doppelschaltfilter und Ölbandskimmer
- Absaugung mit zwei Geräten
- Verbundsicherheitsglas in den Arbeitsraumtüren
- Handrad HT2
- Betriebsart 3 ohne Zustimmtaste
- Fernwartungspaket
- Abschaltautomatik, nach einer Wartezeit im Standby-Modus werden die großen Verbraucher abgestellt
- Rückkühlanlage
|
