Aufgabe:

Bearbeitung von Führungsschienen aus hochfesten Stählen, Toolox 33 / Toolox 44

Lösung:

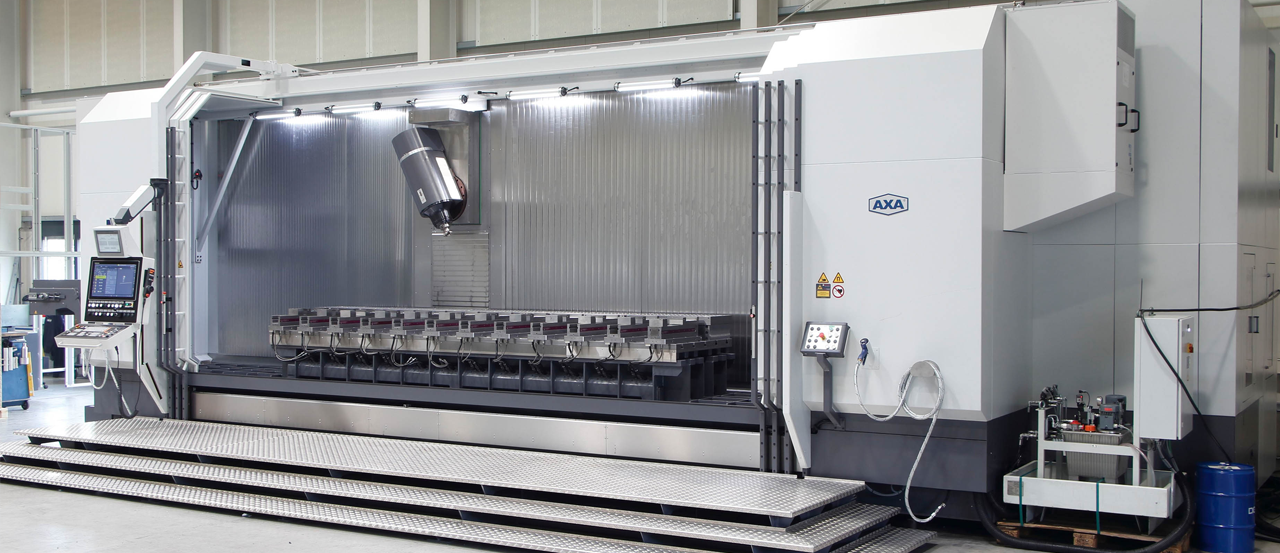

• Ausstattung des Arbeitsraumes mit Magnetspannplatten sowie hydraulischen Spannstöcken
• Die Magnetspannplatten befinden sich im hinteren Y-Verfahrbereich, steuerbar über das Hauptbedienpult

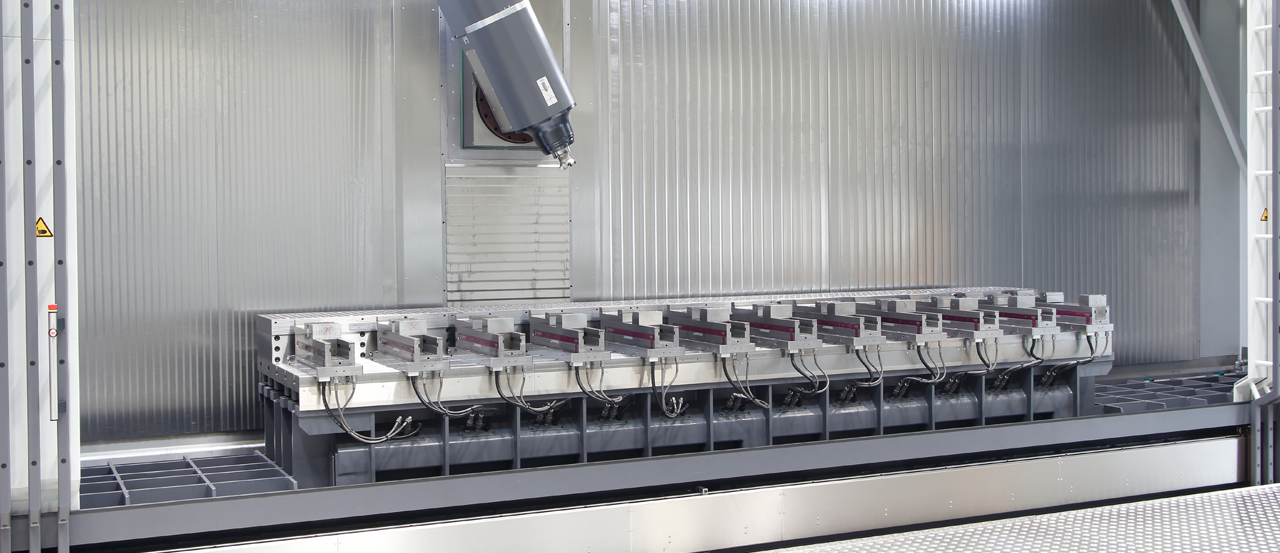

• Die hydraulischen Spannstöcke verfügen über ein integriertes Messsystem, welches eine präzise Vorpositionierung der Spannstöcke für unterschiedliche Werkstückbreiten ermöglicht.
• Programmierung über speziell dafür vorgesehene HMI Bedienmaske.

Besonderheit:

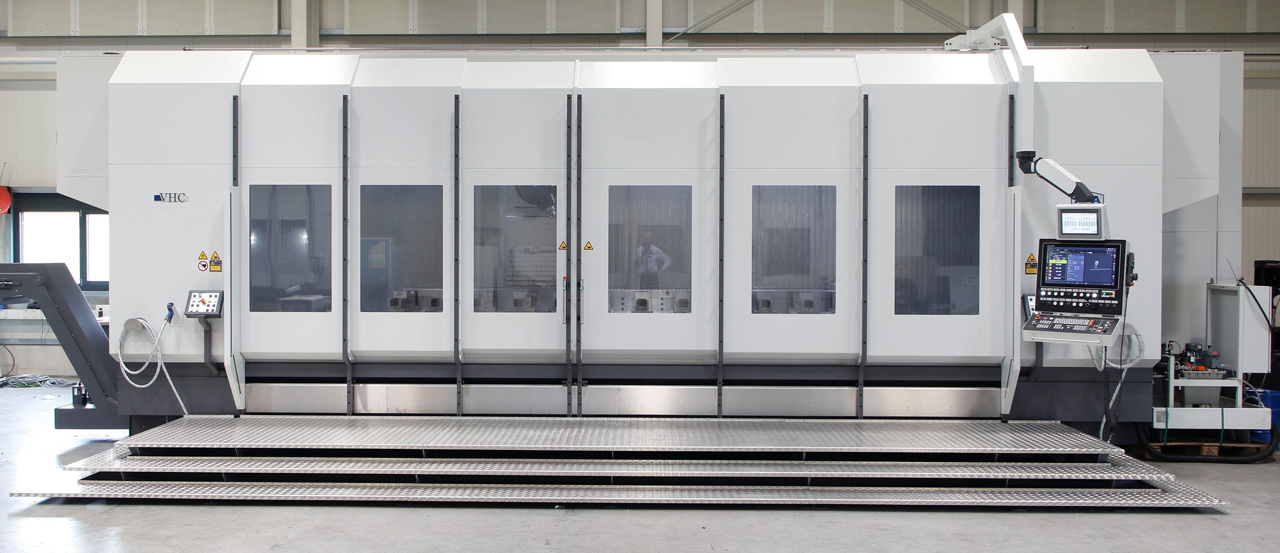

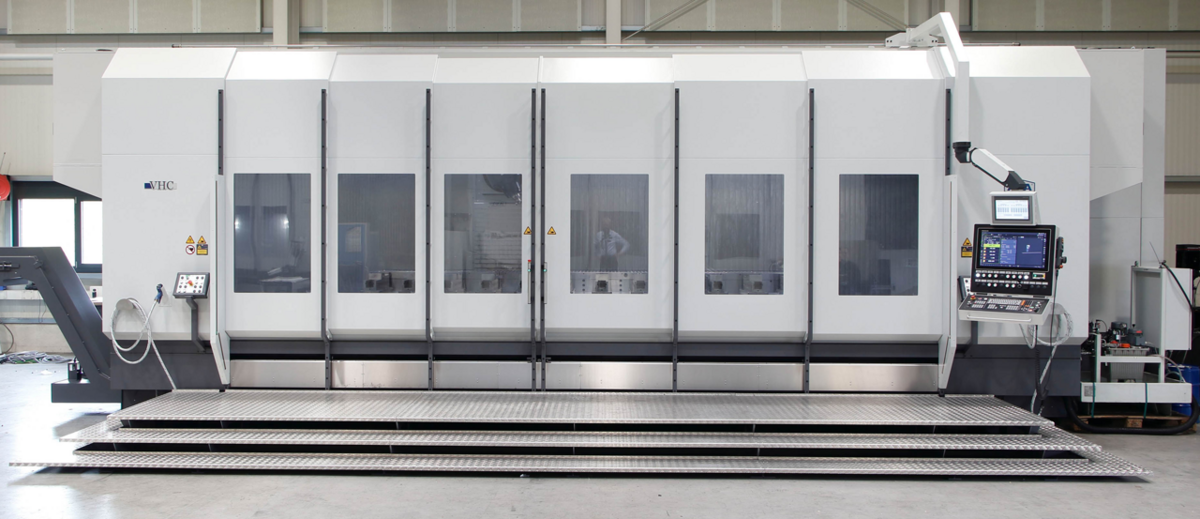

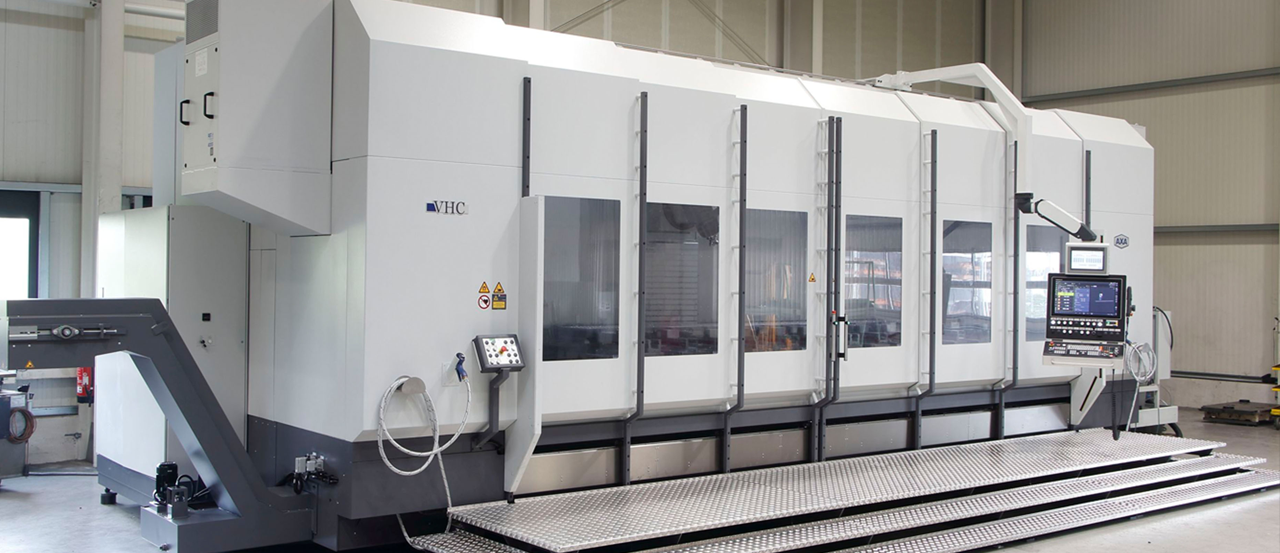

• 2-teiliges Maschinengrundgestell: Die VHC wurde so konstruiert, dass sie für den Transport und die Einbringung der Länge nach geteilt werden kann.
• reduziert Transportkosten und erleichtert die Einbringung beim Kunden

Arbeitsraum:

X-Verfahrweg: 6000 mm
Y-Verfahrweg: 1000 mm
Z-Verfahrweg: 1200 mm

Spindel:

Leistung (bei 40% ED): 56 kW
Moment (bei 40% ED): 540 Nm
Drehzahlreihe:  7500 1/min

Schwenkkopf:

Größe B, stufenlos einstellbar (interpolierend)
Schwenkbereich +/- 100°

Werkzeugwechsel:

XTS Werkzeugmagazin mit zwei Türmen und insgesamt 144 Werkzeugplätzen, HSK A100

Steuerung:

Heidenhain TNC7

Weitere Ausstattung:

• Zahnstangenantrieb in der X-Achse
• Wahlweise Verwendung IKZ & AK über Druckluft oder Kühlschmiermittel
• Spänespülung im Arbeitsraum
• Elektromechanische Türen
• Absaugung Fa. AFS
• Geteiltes Maschinenbett
• Podest vor der Maschine
• Werkzeugvermessung Blum Micro Single NT
• Messtaster Heidenhain TS 460
