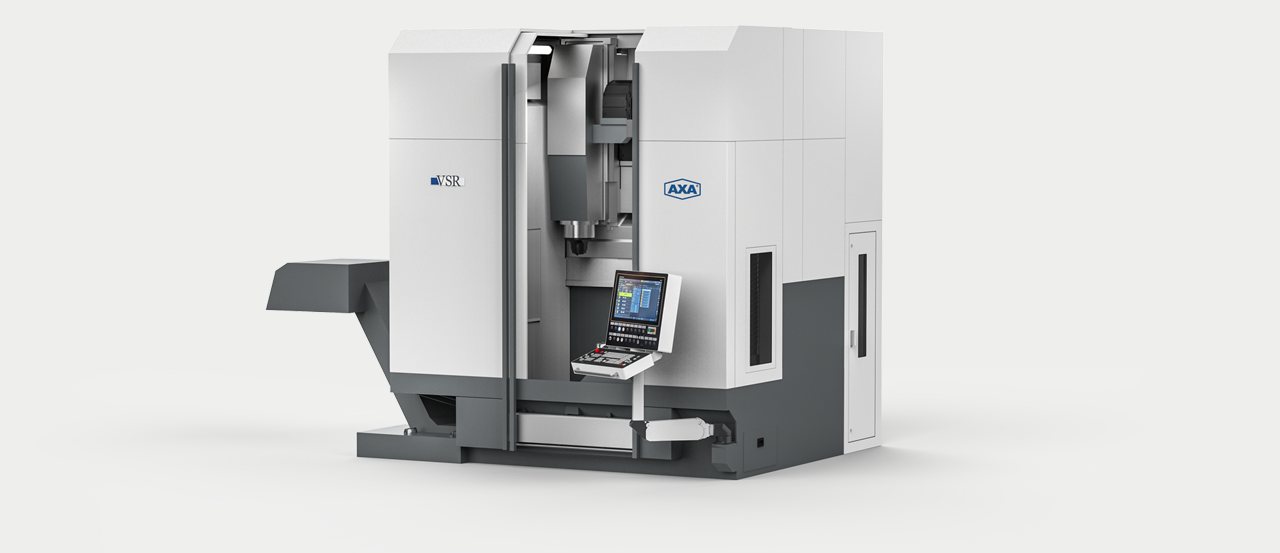

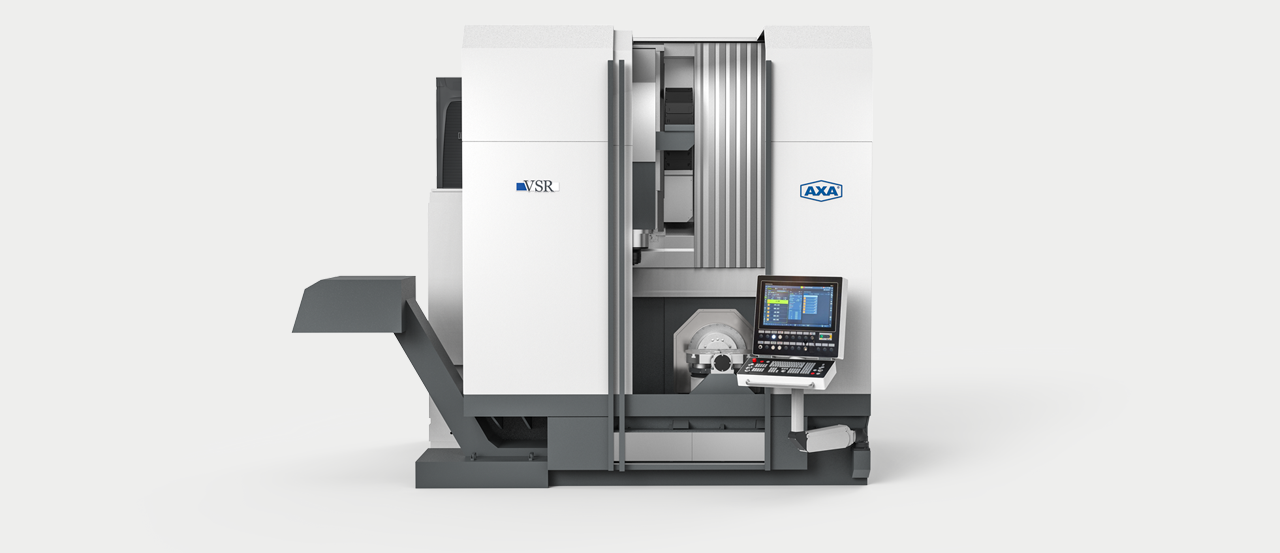

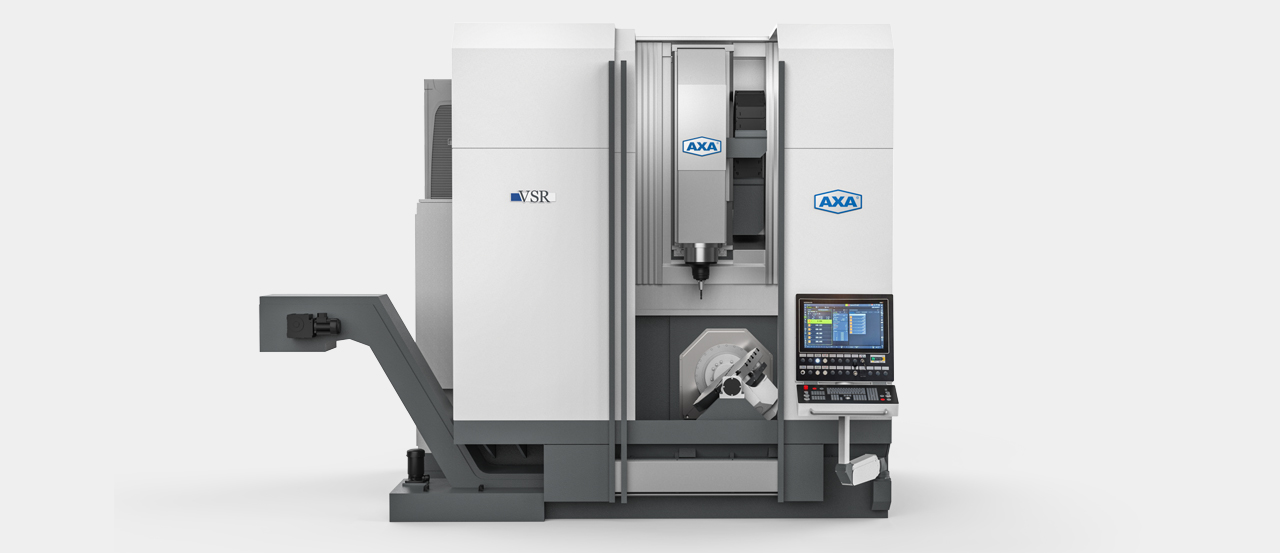

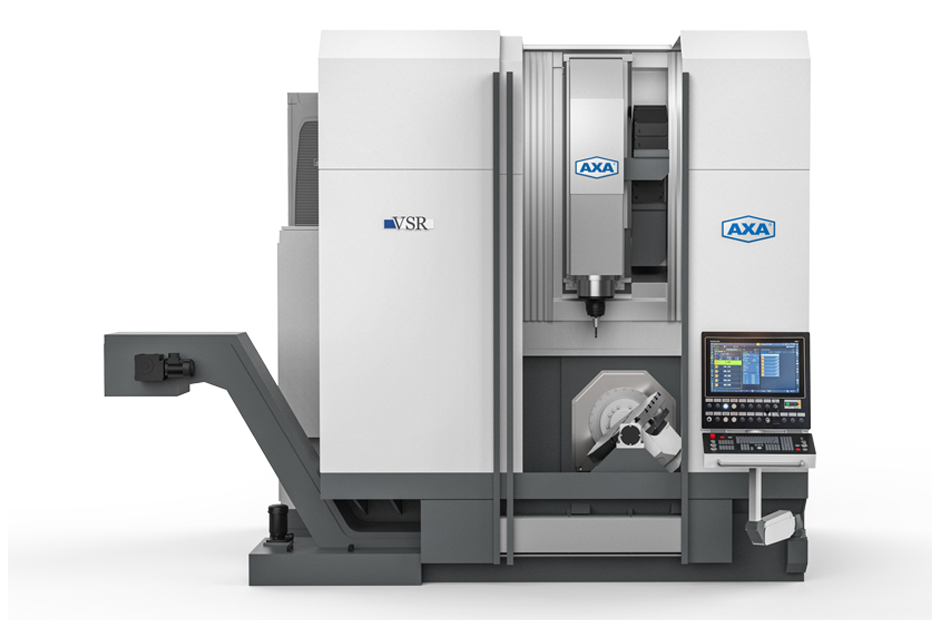

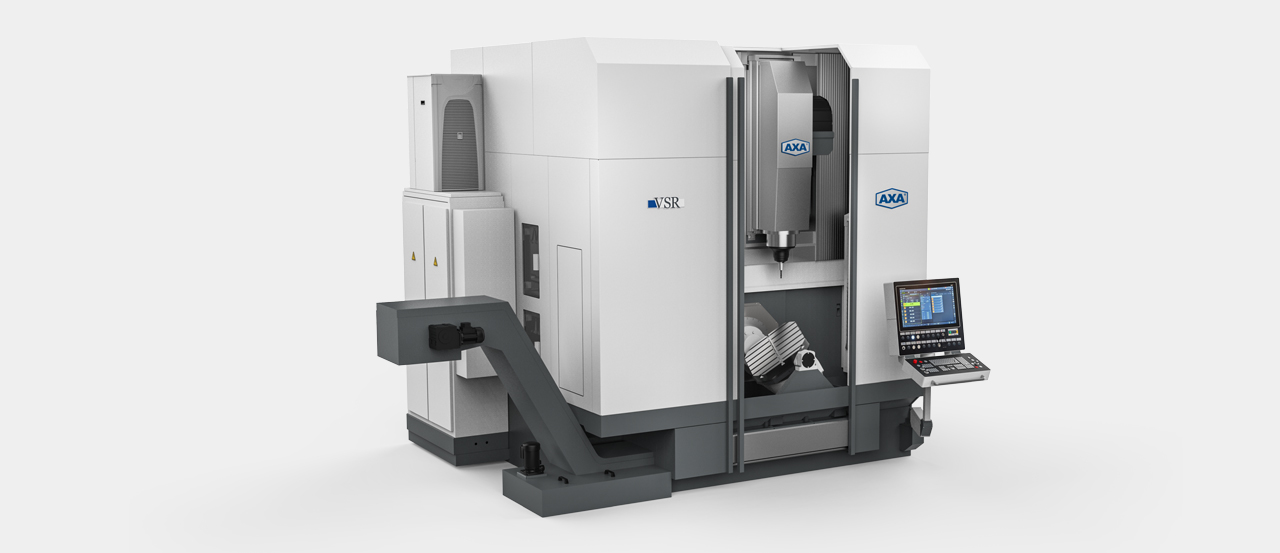

Fahrständer-Bearbeitungszentrum VSR
Die Kompakte mit 2-Achs-Schwenkrundtisch
5-Achs-Simultanbearbeitung auf kleinstem Raum
Unsere neue Maschinenbaureihe:

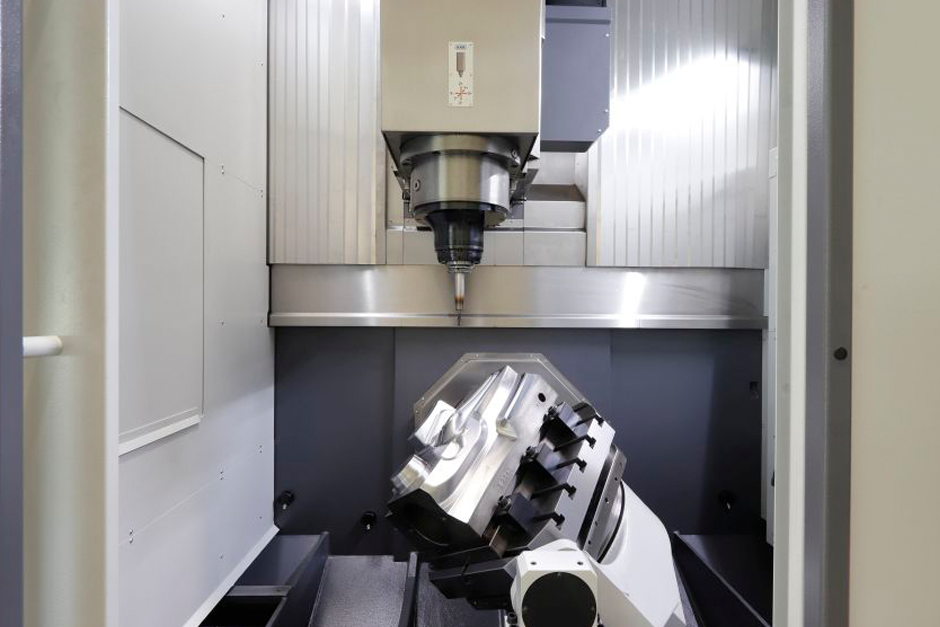

Das Fahrständer-Bearbeitungszentrum VSR 2 ist standardmäßig mit einem um die Y-Achse schwenkenden 2-Achs-Schwenkrundtisch ausgerüstet. Im Gegensatz zum sonst üblichen Schwenken um die X-Achse erlaubt diese Lösung dem Anwender während der Werkstückbearbeitung einen freien Blick auf mögliche Störkonturen.
Die kompakte Maschine ideal für die 5-Achsen- bzw. 5-Seiten-Bearbeitung kleinerer Bauteile.
Verfahrwege:
X = 1100 mm
Y = 600 mm
Z = 700 mm
Grundaufbau
- extrem kompakt: Die VSR benötigt mit rund 12 qm ungewöhnlich wenig Stellfläche.
- Durch die seitliche Zugangstür zum Führungsraum kann die VSR rückseitig direkt an die Wand gestellt werden.
- hoher Z-Hub von 700 mm
- Kreuzschlitten, Fahrständer und Spindelstock aus hochwertigem Maschinenguss
- hochsteife, statische und dynamisch ausgewogene Konstruktion des Grundgestells
- Verkleidung gemäß den aktuellen Maschinenrichtlinien
- optimale Zugänglichkeit für Wartungs- und Serviceaufgaben

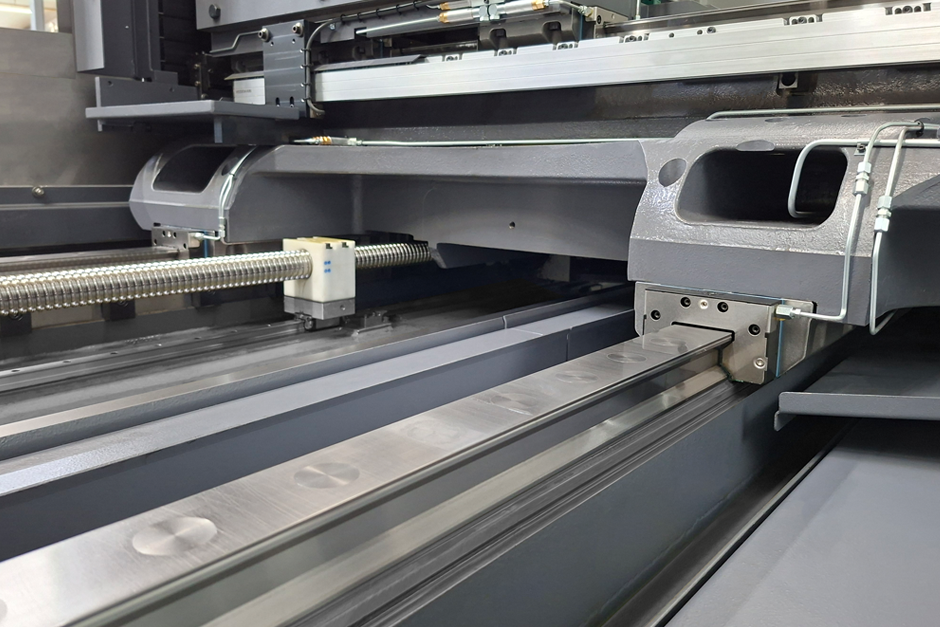

Führungen und Antriebe
- Linearwälzführungen in den Grundachsen X, Y, Z für hohe Dynamik und Steifigkeit
- hervorragende Nach- und Einstellbarkeit der Führungen
- Antriebe und Führungen liegen geschützt außerhalb des Arbeitsraumes
- Kugelgewindetrieb in allen Linearachsen

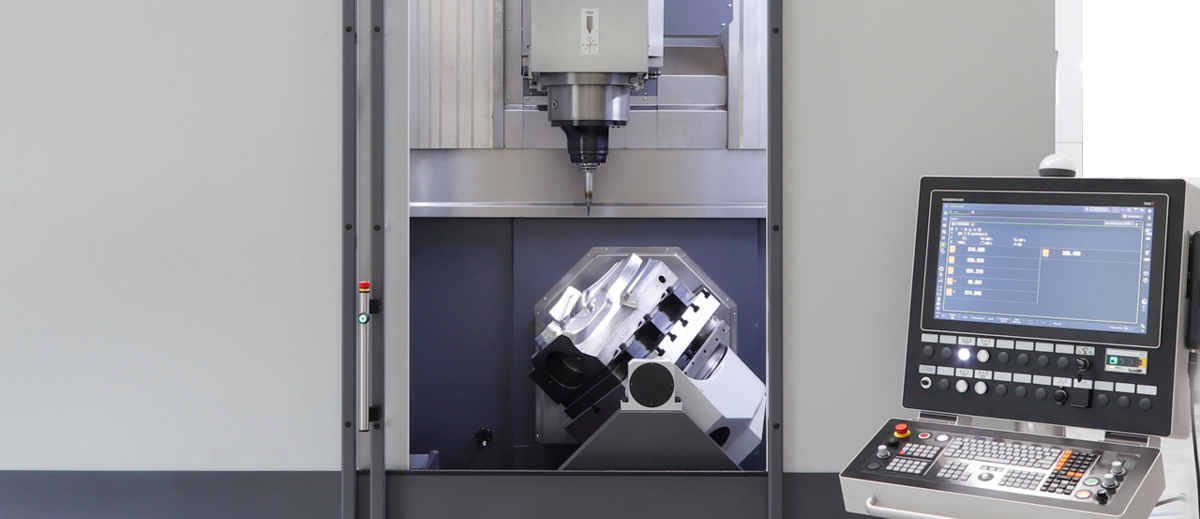

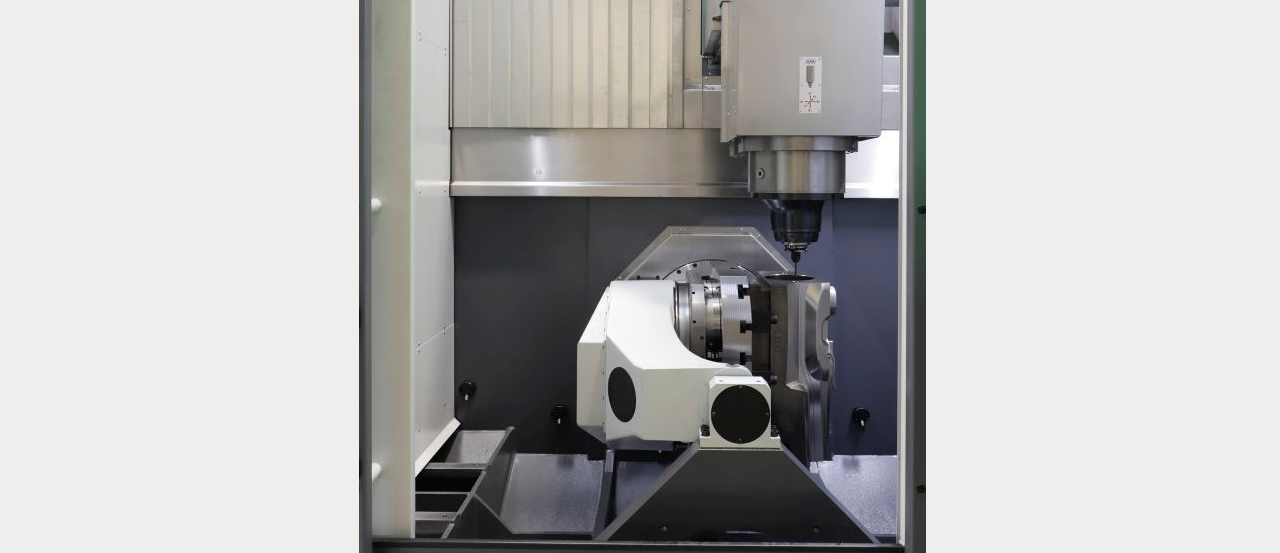

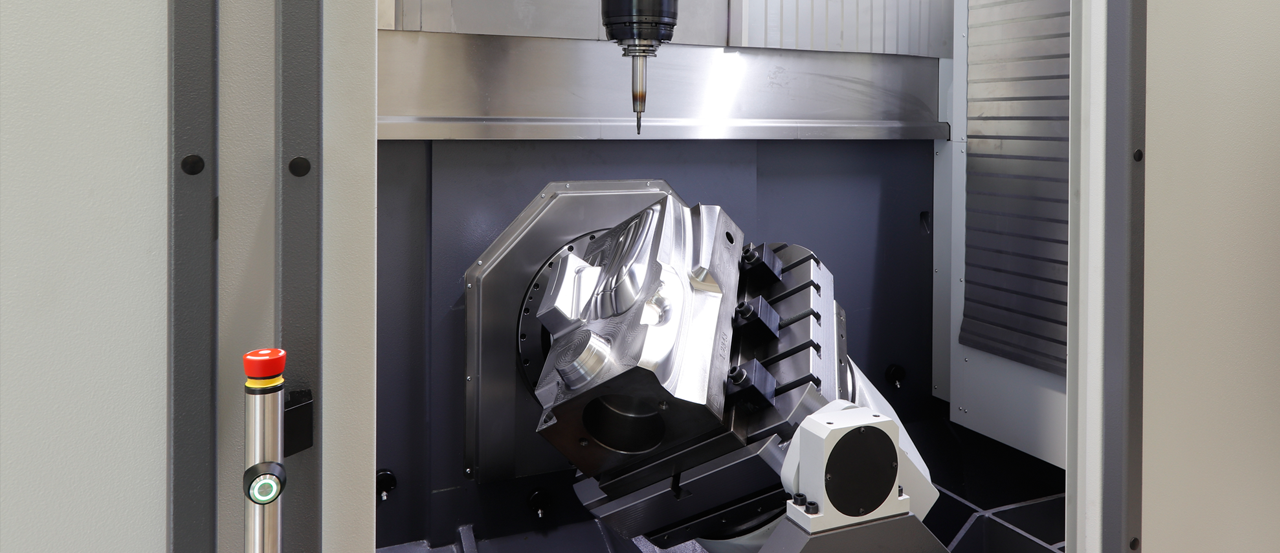

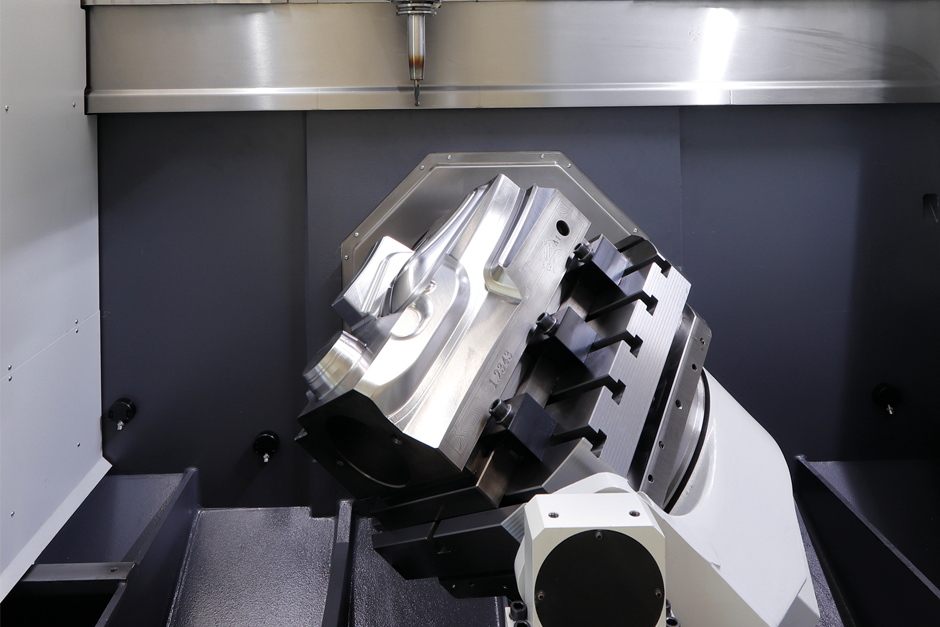

2-Achs-Schwenkrundtisch
- um Y-Achse schwenkend
- Im Gegensatz zum sonst üblichen Schwenken um die X-Achse erlaubt diese Lösung einen freien Blick auf mögliche Störkonturen.
- Planscheibe 550 x 550 mm mit abgerundeten Ecken, r=325 mm
- optional zusätzliche Planscheiben mit Nullpunktspannern oder T-Nuten
- Schwenkbereich +/- 110°
- Direktantrieb und direktes Messsystem für die B-Achse (Schwenkachse) und C-Achse (Rundtischachse)
- Eilgang Schwenkachse max. 60 1/min
- Eilgang Rundtischachse max. 100 1/min

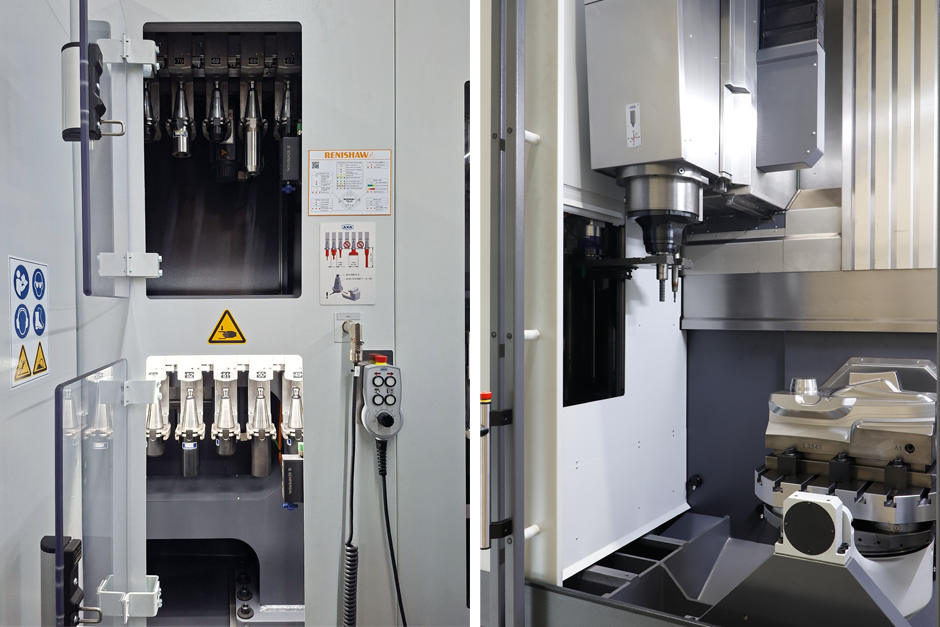

Platzsparendes Werkzeugmagazin
- XTS-Magazinturm, der mit bis zu drei Ketten für je 60 Werkzeuge bestückt werden kann
- max. 180 Werkzeuge mit einer Länge von bis zu 400 mm
- Unterstützung verschiedener Werkzeughaltersysteme, wie z. B. SK, HSK
- festplatzkodiertes Werkzeugmanagement zur besseren Übersicht für den Bediener
- Werkzeugmagazin steht geschützt außerhalb des Arbeitsraumes
- Bestückung des Magazins während der Bearbeitung möglich
- Beim Werkzeugwechsel bleibt der Rundtisch in Position und muss nicht weggeschwenkt werden.

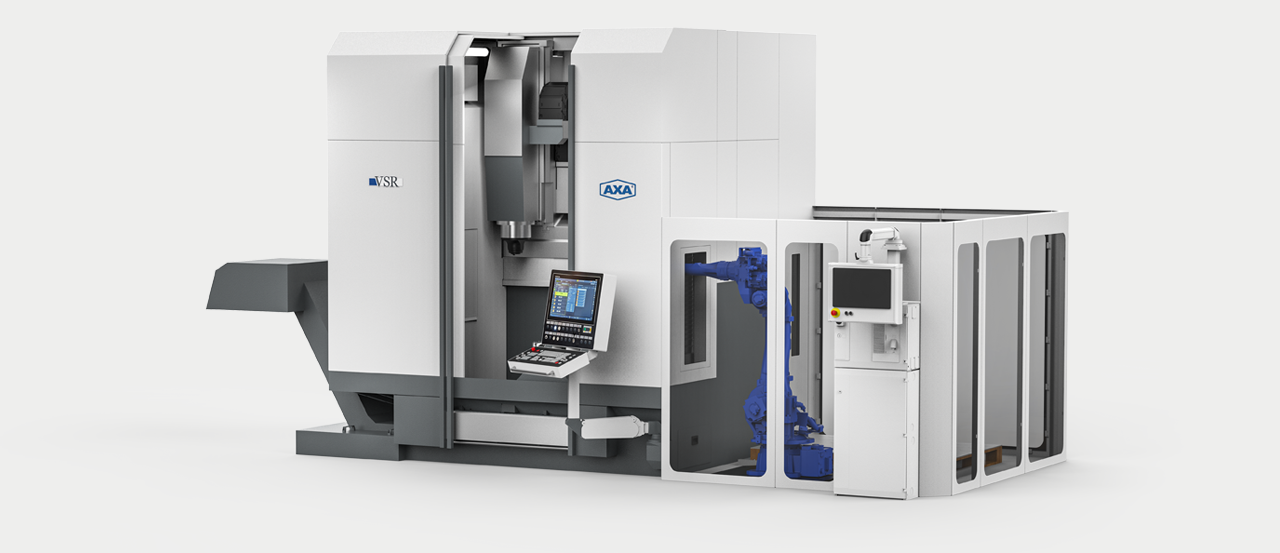

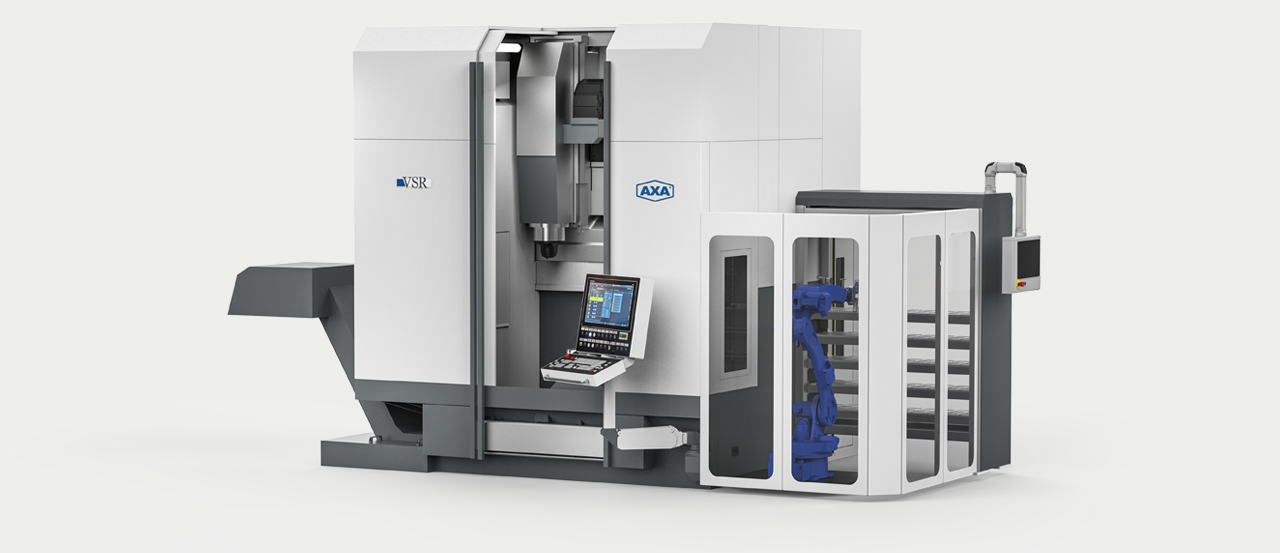

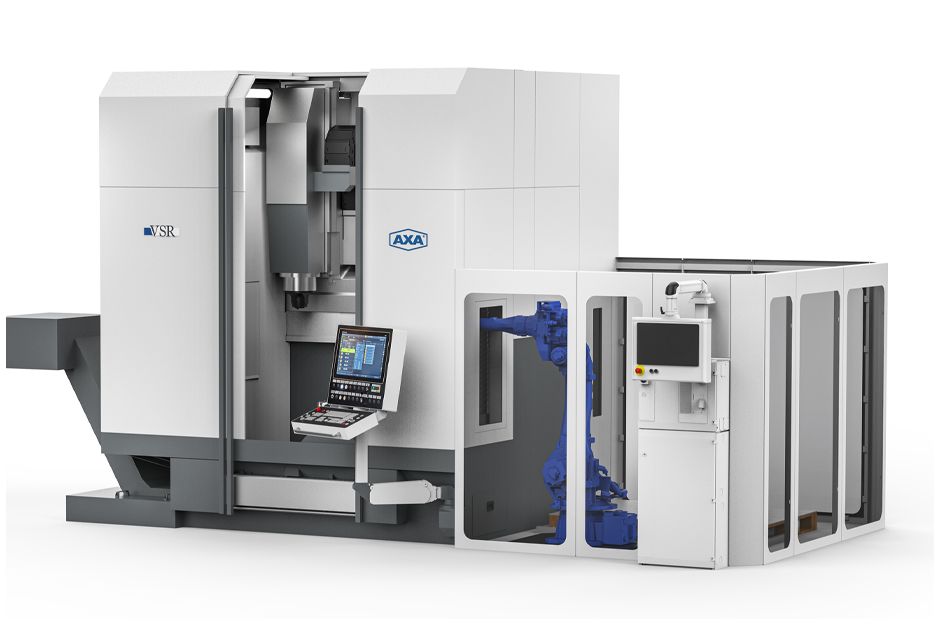

Optionale Roboterschnittstelle
- Die Fahrständerbauweise ermöglicht ein seitliches Hubtor für die vollautomatisierte Bestückung.
- Durch diese Anbindung wird der Zugang zum Arbeitsraum nicht behindert und die Bedienung ist uneingeschränkt möglich.
- Die Position des um Y schwenkenden Rundtisches ermöglicht die seitliche Zuführung von Werkstücken ohne aufwendiges Überheben oder Absenden.
- Werkzeugmagazin und Wechsler sind optional in gespiegelter Ausführung erhältlich. Dadurch lassen sich zwei Maschinen parallel mit einem Automatisierungssystem beladen - eine extrem kompakte und effiziente Systemlösung.
