5osé obrábění v malém zástavbovém prostoru
Naše nová řada strojů:

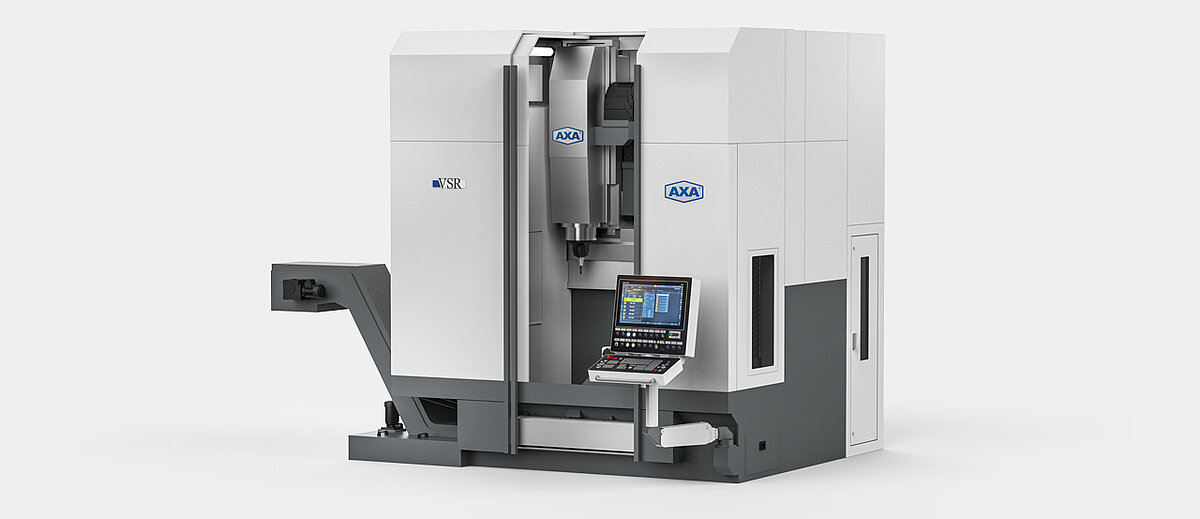

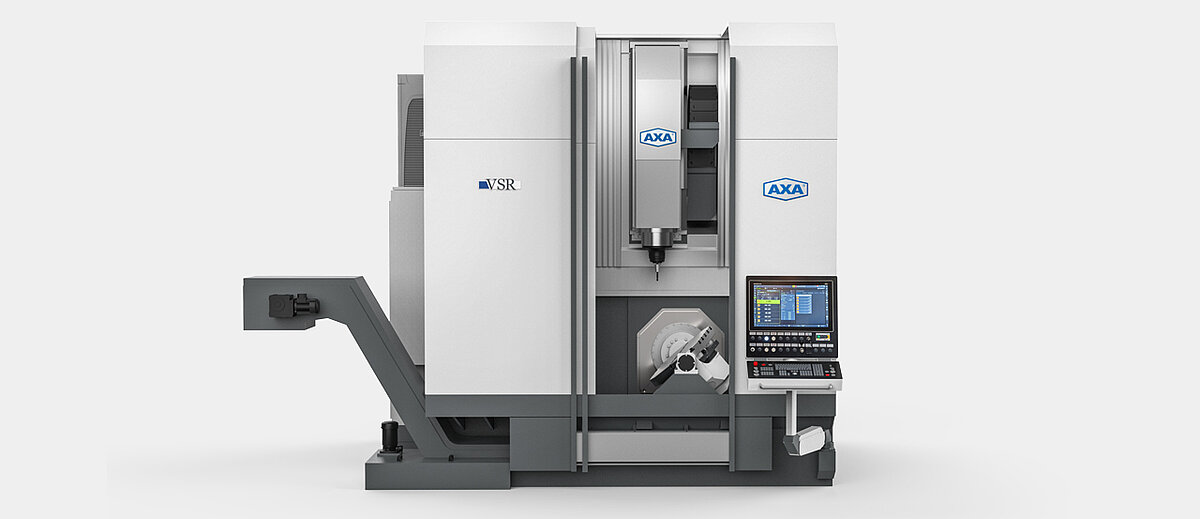

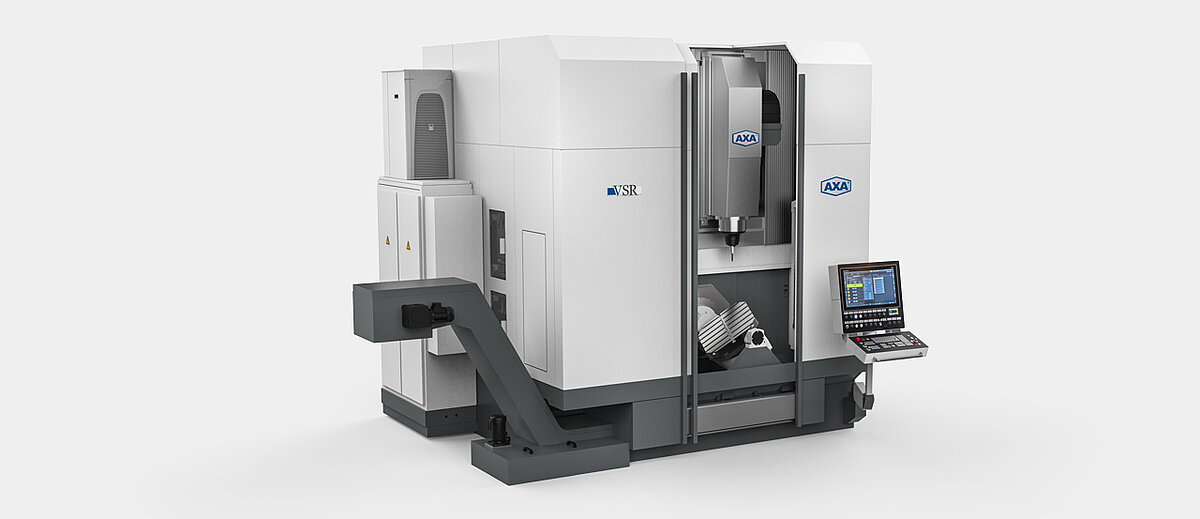

Obráběcí centrum s pojízdným stojanem VSR 2 je standardně vybaveno sklopně-otočným stolem, který se otáčí kolem osy Y. Na rozdíl od obvyklého otáčení kolem osy X umožňuje toto řešení jasný přehled o možných kolizních konturách.
Kompaktní stroj je ideální pro 5osé nebo 5stranné obrábění menších dílů.

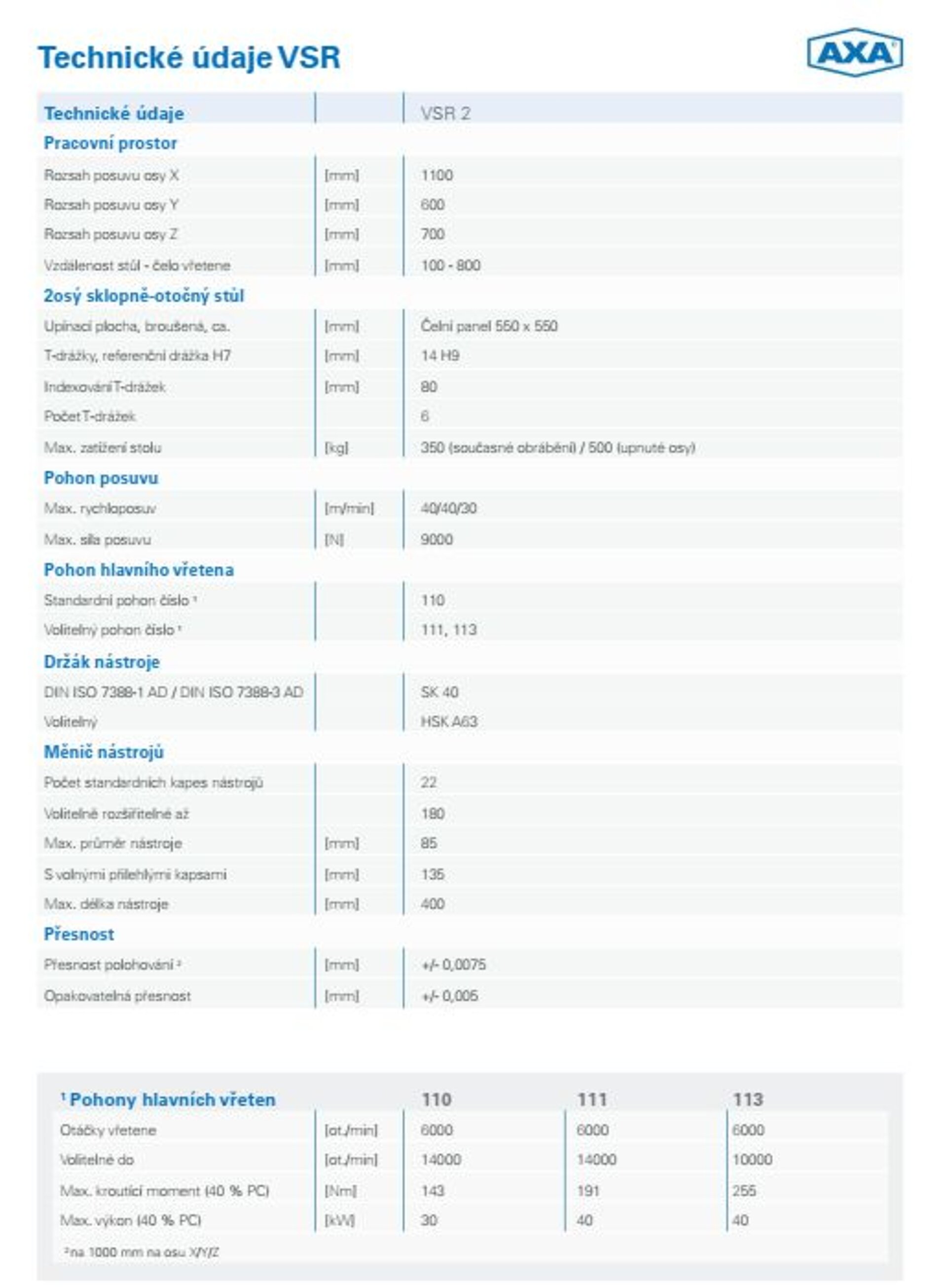

Rozjezdy os jsou následující:
X = 1100 mm
Y = 600 mm
Z = 700 mm
Základní konstrukce
- Extrémně kompaktní: VSR vyžaduje neobvykle malý půdorys, přibližně 12 m².
- Boční přístupové dveře do vodicí komory umožňují umístění VSR přímo u stěny v zadní části.
- Vysoký rozjezd osy Z 700 mm
- Příčné saně, pojezdový sloup a vřeteník vyrobené z vysoce kvalitní litiny
- Vysoce tuhá, staticky a dynamicky vyvážená konstrukce základního rámu
- Kryt v souladu s aktuálními směrnicemi pro strojní zařízení
- Optimální přístupnost pro údržbu a servisní úkony
Parametry sklopně-otočného stolu
- Dvouosý sklopně-otočný stůl, který se otáčí kolem osy Y
- Narozdíl od obvyklého otáčení kolem osy X poskytuje toto uspořádání lepší přehled o potenciálních kolizních konturách
- pracovní stůl 550 x 550 mm se zaoblenými rohy, r=325 mm
- volitelně další pracovní stoly s upínacími prvky s nulovými body nebo T-drážkami
- Rozsah otáčení +/- 110°
- Pohon stolu pomocí přímého pohonu (direct drive), systém přímého odměřování pro osy B i C
- Max. otáčky naklápění 60 ot/min
- Max. otáčky otáčení 100 ot/min
Prostorově úsporný zásobník nástrojů
- Věž zásobníku XTS, kterou lze vybavit až třemi řetězy pro 60 nástrojů
- Max. 180 nástrojů o délce až 400 mm
- Podporuje různé systémy držáků nástrojů, jako jsou SK a HSK
- Správa nástrojů s pevnou pozicí a kódováním pro lepší přehlednost
- Zásobník nástrojů je umístěn mimo pracovní prostor a chráněn před poškozením
- Plnění zásobníku je možné i během obrábění
- Otočný stůl zůstává během výměny nástrojů v poloze a není nutné jej odklánět.
Volitelné robotické rozhraní
- Konstrukce s pohyblivým sloupem umožňuje boční okno pro plně automatizované nakládání.
- Toto připojení zajišťuje nerušený přístup do pracovního prostoru a neomezený provoz.
- Umístění otočného stolu, který se otáčí kolem osy Y, umožňuje efektivnější manipulaci s obrobky.
- Zásobník nástrojů a měnič nástrojů jsou volitelně k dispozici v zrcadlovém uspořádání. To umožňuje současné nakládání dvou strojů pomocí jednoho automatizačního systému – extrémně kompaktní a efektivní systémové řešení.
