Systémy pro výměnu nástrojů
Untrennbar mit der Werkzeugmaschine verbunden ist das passende Werkzeugwechselsystem. Bei der Vielzahl unterschiedlicher Bearbeitungsszenarien bedarf es immer auch der Auswahl des optimalen Wechselwechslers. AXA Entwicklungs- und Maschinenbau konstruiert und fertigt diese wichtige Kernkomponente selber. So können wir unseren Kunden immer das für sie beste Konzept anbieten.

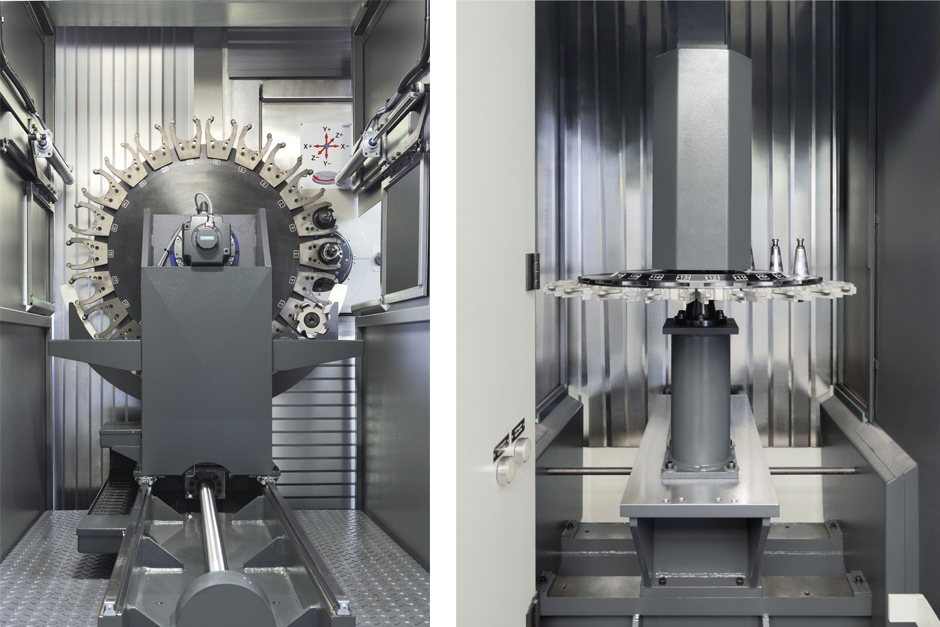

Tellermagazine
Tellermagazine
- in vertikaler und horizontaler Ausführung
- mit festplatzkodiertem Werkzeugmanagement zur besseren Übersicht für den Bediener
- Unterstützung verschiedener Werkzeughaltersysteme, wie zum Beispiel SK, BT, HSK
- das Werkzeugmagazin steht geschützt außerhalb des Arbeitsraumes
- die Bestückung des Magazins ist während der Bearbeitung möglich
- der Werkzeugwechsel findet hinter der Arbeitsraumverkleidung statt
- Platz für bis zu 30 Werkzeugplätze

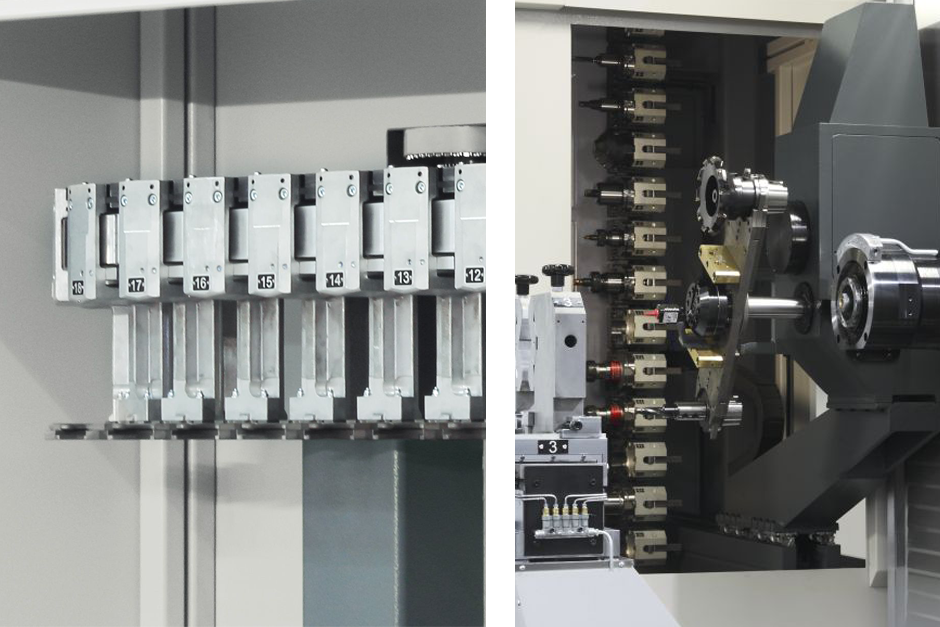

Kettenmagazine
Kettenmagazine
- in vertikaler und horizontaler Ausführung
- einfacher und sehr robuster, stationär angeordneter Werkzeugwechsler
- das Magazin ist geschützt im rückwärtigen Maschinenbereich
- durch die stationäre Anordnung des Werkzeugmagazins sind lange Werkzeugketten möglich, ohne dass Dynamik und Genauigkeit der Maschine negativ beeinflusst werden
- mit festplatzkodiertem Werkzeugmanagement zur besseren Übersicht für den Bediener
- hauptzeitparallele Werkzeugvorwahl durch Doppelgreifersystem
- Unterstützung verschiedener Werkzeughaltersysteme, wie zum Beispiel SK, BT, HSK, CAPTO
- die Bestückung des Magazins ist während der Bearbeitung möglich

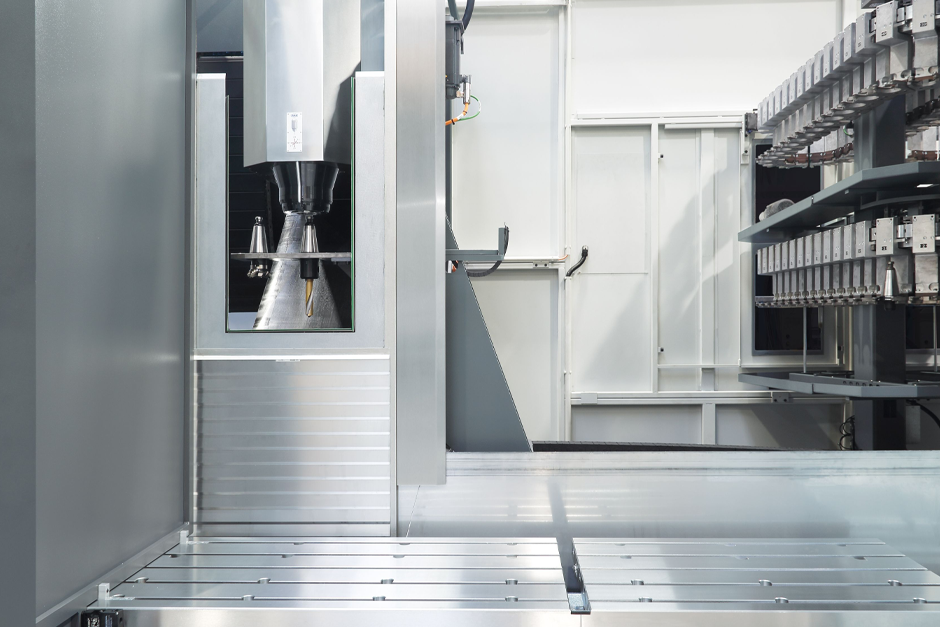

XTS Magazin
XTS Magazin
- flexibel erweiterbares Werkzeugmagazin
- das Werkzeugmagazin steht geschützt außerhalb des Arbeitsraumes
- die Bestückung des XTS-Magazins ist während der Bearbeitung möglich
- der Werkzeugwechsel findet hinter der Arbeitsraumverkleidung statt, somit besteht keine Gefahr einer Kollision mit dem Werkstück beim Wechselvorgang
- der Werkzeugwechsler mit Doppelgreifer vom XTS-Magazin besitzt einen eigenen Antrieb und fährt für den Werkzeugwechsel mit bis zu 120 m/min zur Spindelposition
- es sind beliebig viele WZ-Plätze realisierbar durch mehrere kompakte XTS-Türme
- mit festplatzkodiertem Werkzeugmanagement zur besseren Übersicht für den Bediener
- hauptzeitparallele Werkzeugvorwahl durch Doppelgreifersystem
- Unterstützung verschiedener Werkzeughaltersysteme, wie z. B. SK, BT, HSK, CAPTO
- Werkzeugplätze innerhalb eines Turmes bzw. Magazins sind auch jederzeit nachträglich erweiterbar

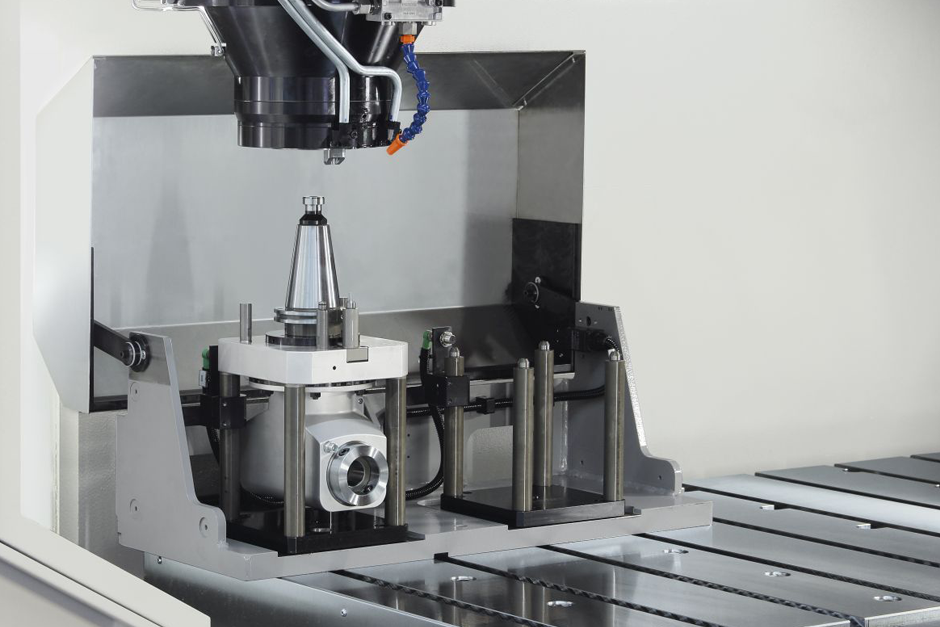

Pick up Stationen
Pick up Stationen
- in vertikaler und horizontaler Ausführung
- flexible und auch nachträgliche Erweiterung des Werkzeugsortiments
- optimale Lösung für Sonderwerkzeuge, Winkelköpfe oder Mehrspindelköpfe
- Pick up Stationen wahlweise abnehmbar
- feste Position im Arbeitsraum der Maschine
- Spindel wechselt das Werkzeug direkt aus dem Pick up Magazin
Brozura
Brozura
Weitere Informationen zu den AXA Originalkomponenten entnehmen Sie bitte unserer Produktbroschüre.Klicken Sie hier zur Anzeige bzw. zum Download.
