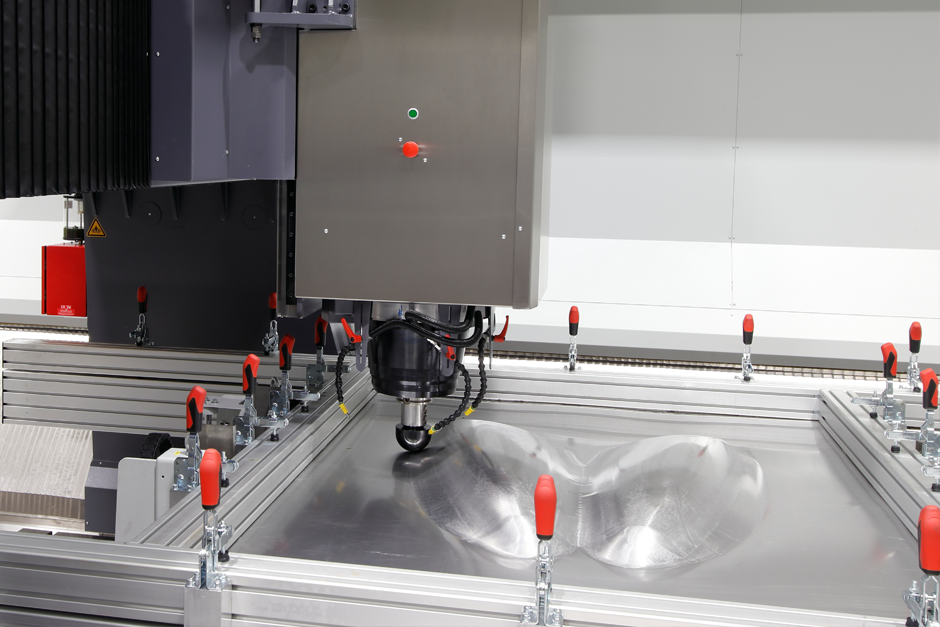

VPC 2800 U spojuje výhody kompaktní řady VPC s proporcemi pracovní plochy prostorných portálových obráběcích center PFZ/UPFZ. Díky rozjezdům os X/Y/Z až 5000 x 2940 x 1300 mm vyčnívá tento multitalent (frézování i soustružení) nad konkurencí velkých portálových strojů. Integrovaná  konstrukce zahrnuje všechny podstatné komponenty ve velmi kompaktním prostoru.

Kombinace plynulé interpolační naklápěcí hlavy s otočným stolem integrovaným do lože stroje činí 5-ti stranné a 5-ti osé obrábění velkých obrobků pro VPC 2800-U jako jednoduchý úkol.

Traverse ranges:

X = 3900 mm - 5000 mm
Y = 2940 mm
Z = 1100 mm - 1300 mm

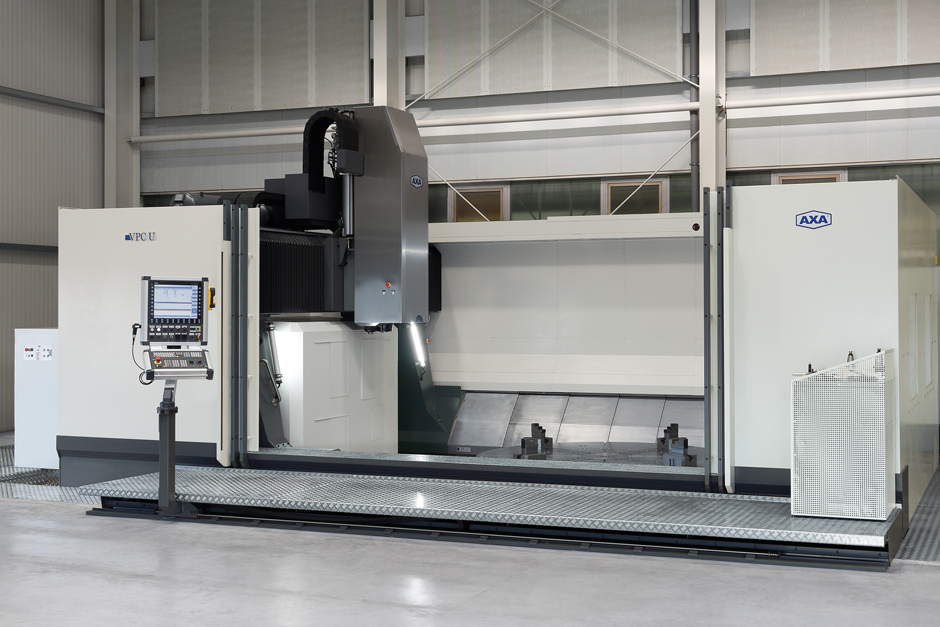

  • Základní provedení

    Základní provedení

    • vysoce tuhé lože stroje, staticky i dynamicky vyvážené
    • velký a přístupný pracovní prostor
    • přímé odměřovací lineárními pravítky v osách X/Y/Z
    • krytování stroje dle aktuálních směrnic, uzavřený pracovní prostor
    • otevřená střecha pracovního prostoru pro ideální manipulaci s obrobkem
    • optimální přístup pro provádění údržby a servisních prací
    • transport kompletního stroje vcelku



    Kromě toho je možno VPC U flexibilně rozšířit např. o:

    • chlazení kapalinou středem vřetene s filtrací
    • dopravník třísek s různým provedením pásu (pásový, hrablový nebo magnetický)
    • CNC řídící systémy Heidenhain nebo Siemens
    • otočné stoly: horizontální nebo vertikální, jednoosé nebo dvouosé, kombinované s koníkem, podpěrným ložiskem nebo dalším otočným stolem v provozu gantry pro upínání
    • automatické dveře
    • upínací systémy: hydraulické, pneumatické, magnetické nebo manuální
    • měřicí sondy pro měření nástrojů a dílů
    • sledování výkonu nástroje, systém předcházení kolizím nebo celkové sledování procesu
    • identifikační systémy pro nástroje
    • vysokorychlostní laserové měření nástroje s detekcí poškození nástroje
    • vzdálené sledování chodu stroje



  • Vedení a pohony

    Vedení a pohony

    • kombinace kluzných a válečkových vedení pro vysokou dynamiku, tuhost a absorpci vibrací
    • přesné vedení z kalené oceli usazené na ručně škrábané nebo broušené povrchy
    • optimální šíře ploch vedení pro maximální tuhost a dynamiku
    • každá strana portálového centra disponuje vlastním pohonem, vedením a systémem přímého odměřování
    • pohony a vedení jsou umístěny mimo pracovní prostor a chráněny
    • pohon kuličkovými šrouby ve všech osách
  • Systém výměny nástrojů

    Systém výměny nástrojů

    • jednoduchá, robustní a stacionární automatická výměna nástrojů
    • zásobník umísten v zadní části stroje
    • díky stacionárnímu uspořádání výměny nástrojů je možno velkokapacitní zásobníky s nástroji, aniž by se negativně ovlivnila dynamika a přesnost stroje
    • řízení a správa nástrojů pro lepší monitoring nástrojů
    • předvolba nástrojů pomocí systému dvojitých podavačů (eliminace ztrátových časů při výměně nástroje)
    • podpora užití různých systémů držáků nástrojů jako např. SK, BT, HSK, CAPTO
    • osazování zásobníku nástrojů je možné během chodu stroje
    • výměna nástrojů v zásobníku nástrojů je možná i za chodu stroje

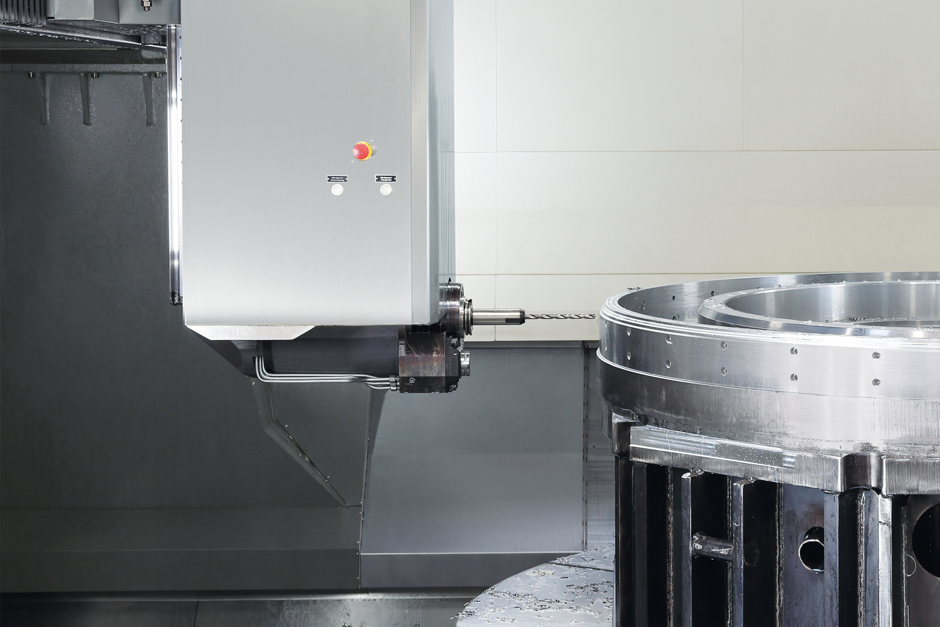

  • Naklápěcí hlava

    Naklápěcí hlava

    • jednoosá naklápěcí hlava otočné kolem osy Y (osa B)
    • plynulé polohování nebo interpolace
    • rozsah naklápění 0° až -90°

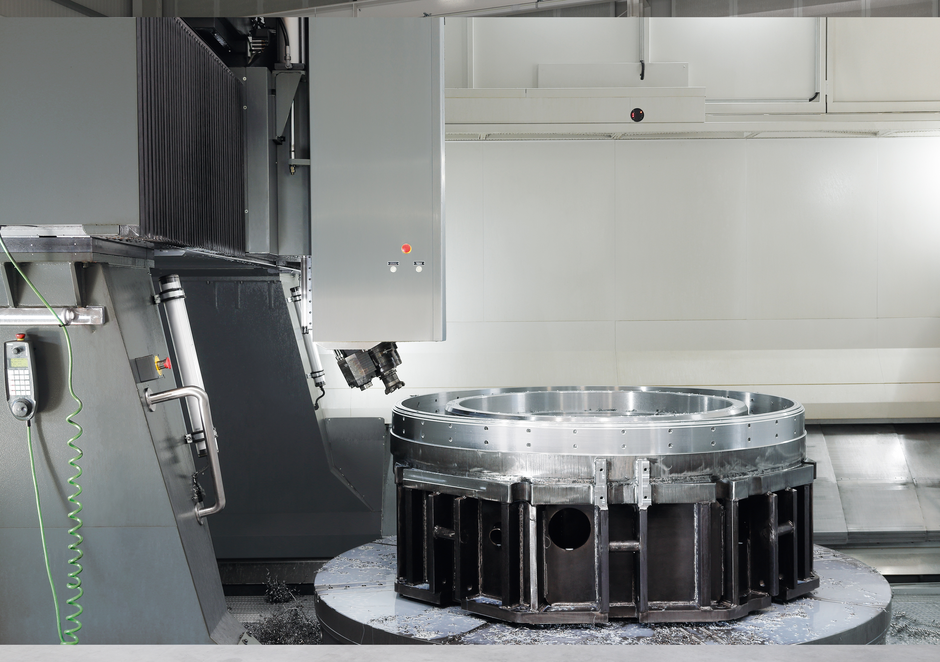

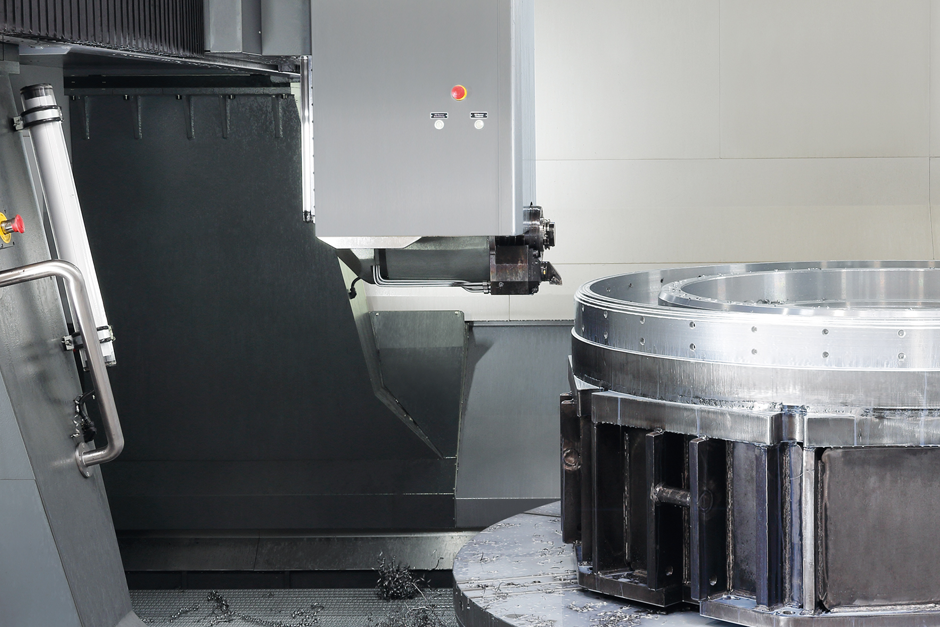

  • Otočný stůl

    Otočný stůl

    • plynule se natáčející otočný NC stůl okolo osy Z
    • integrován do lože stroje
    • hydraulické zpevňování

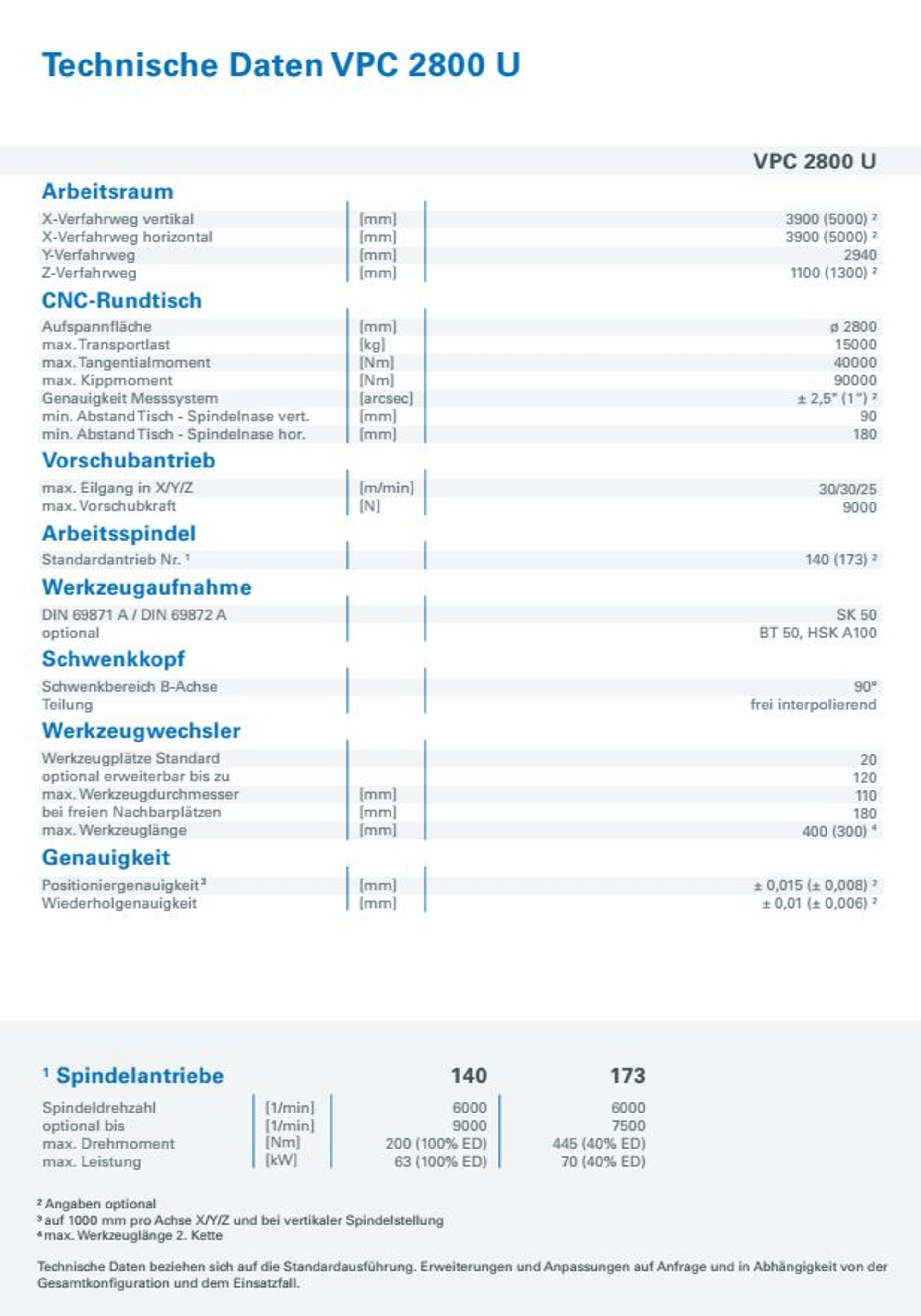

  • Technická data
