VPC U - Portálová obráběcí centra
S naklápěcím vřetenem a v loži stroje integrovaném otočném stolu dokazuje portálové obráběcí centrum VPC U svou universálnost v obrábění 5 stran na jedno upnutí. Vřeteno se naklápí okolo osy Y, zatímco NC stůl otáčí obrobkem dle zadání do žádané polohy. Kompletní strojní stůl sestává z kombinace pevného stolu a otočného stolu, který leží pro horizontální opracování výše než pevný stůl. Výška stolů se ale může na zakázku srovnat zvýšeným pevným stolem, nebo nástavnými stoly na pevném stole.
Základní provedení
Základní provedení
- vysoce tuhý staticky a dynamicky vyvážený podstavec
- velký pracovní prostor a dobře přístupné strojní stoly
- přímé odměřovací systémy v základních osách X/Y/Z
- krytování provedené dle aktuálních směrnic o strojích,
- pracovní prostor je otevřený směrem nahoru, je to ideální pro dopravu obrobku jeřábem
- optimální přístup pro provádění údržby a servisních prací
- transport kompletního stroje vcelku
Kromě toho je možno VPC U flexibilně rozšířit, např. o
- středový přívod chladicí kapaliny s filtračním zařízením
- dopravník třísek s různým provedením pasu (kloubový, magnetický, hřeblový)
- CNC řízení volitelné Heidenhein nebo Siemens
- Montáž přídavného otočného stolu s horizontální otočnou osou na pevný stůl stroje lze realizovat.
- otočné stoly horizontální nebo vertikální, jednoosé nebo dvouosé, kombinované s koníkem, podpěrným ložiskem nebo dalším otočným stolem v provozu gantry pro upínání
- automatické dveře
- upínací systémy hydraulické, pneumatické, magnetické nebo ruční
- měřicí sondy ve vřetenu nebo stolní měřicí sondy
- sledování výkonu nástroje, sledování kolizí nebo celkové sledování procesu
- identifikační systémy pro nástroje
- laserová kontrola lomu nástroje s proměřováním nástroje
- sledování chodu stroje na dálku
Vedení a pohony
Vedení a pohony
- výhodná kombinace vedení valivého a třecího má jak vysokou dynamiku, tak vysokou tuhost a vysoké tlumení
- kalené vodicí ocelové lišty usazené na broušené nebo ručně škrabané litinové ploše
- optimální vedení vodicích ploch s dostatečným dimenzováním
- gantry pohon s osou Y se vždy vlastním pohonem, vodicím systémem a přímým odměřovacím systémem pro obě portálové strany
- pohony a vedení jsou chráněny
- pohon kuličkovými šrouby u všech lineárních os
Systém výměny nástrojů
Systém výměny nástrojů
- jednoduchá a velmi robustní, stacionárně uspořádaná výměna nástrojů
- stacionárním uspořádáním výměny nástrojů je možno použít dlouhé řetězy s nástroji, aniž by se negativně ovlivnila dynamika a přesnost stroje
- řízení výměny nástrojů dle pevně kódovaného místa v zásobníku
- předvolba nástrojů pomocí systému dvojitých podavačů, což se provádí paralelně k času obrábění
- možnost užití různých systémů držáků nástrojů jako např. SK, BT, HSK, CAPTO
- osazování zásobníku nástrojů je možné během chodu stroje
Naklápěci vřeteno
Naklápěci vřeteno
- ednoosá naklápěcí hlava otočná kolem osy Y (osa B)
- provedení s Hirthovým ozubením, nebo s plynulým natáčením, nebo s interpolací
- rozsah naklápění 0°až –100°
Otočný stůl
Otočný stůl
- plynule se natáčející otočný NC stůl okolo osy Z
- integrován do lože stroje
- hydraulické zpevňování

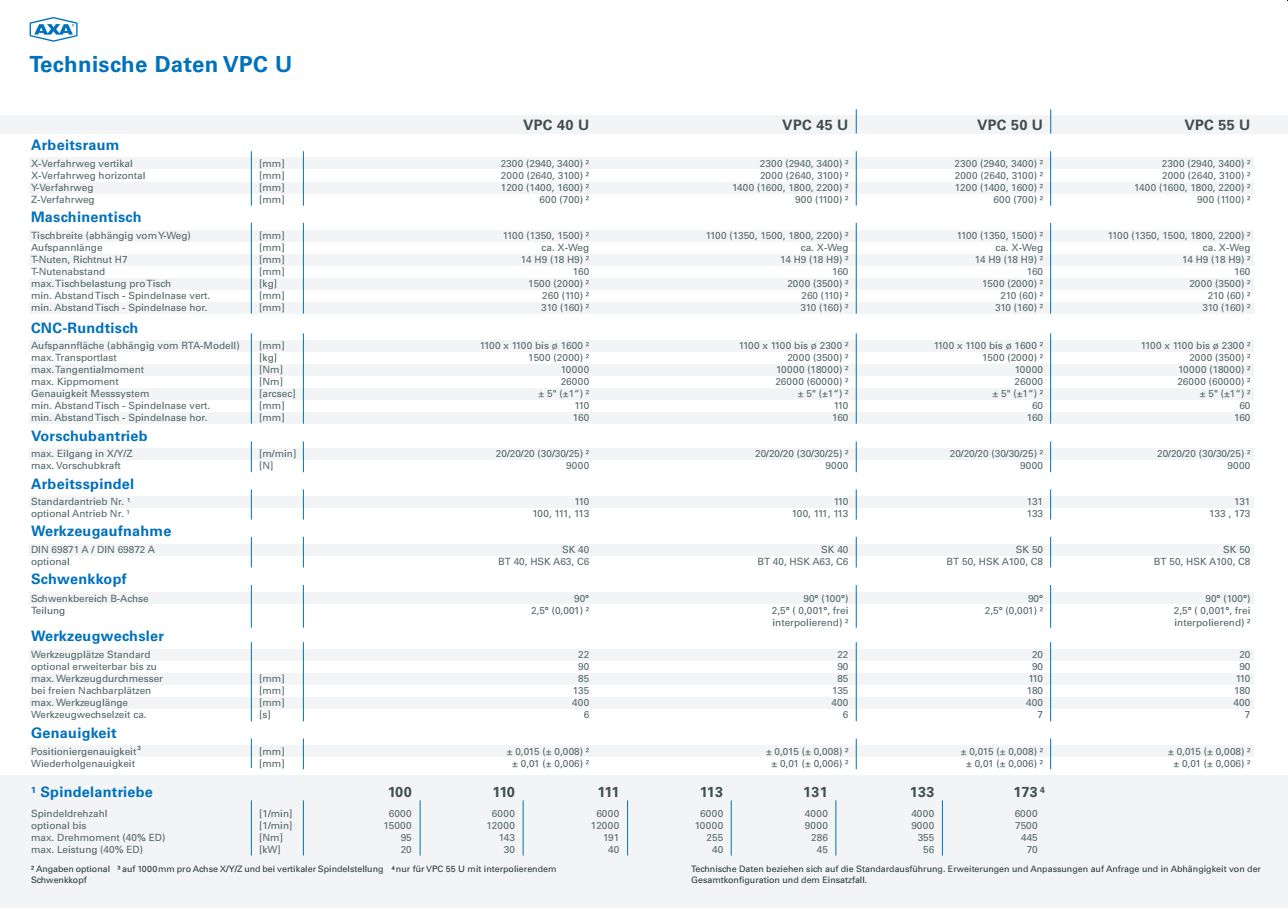

Technická data
Technická data
Klikněte prosím na zobrazení, resp. na Download.
