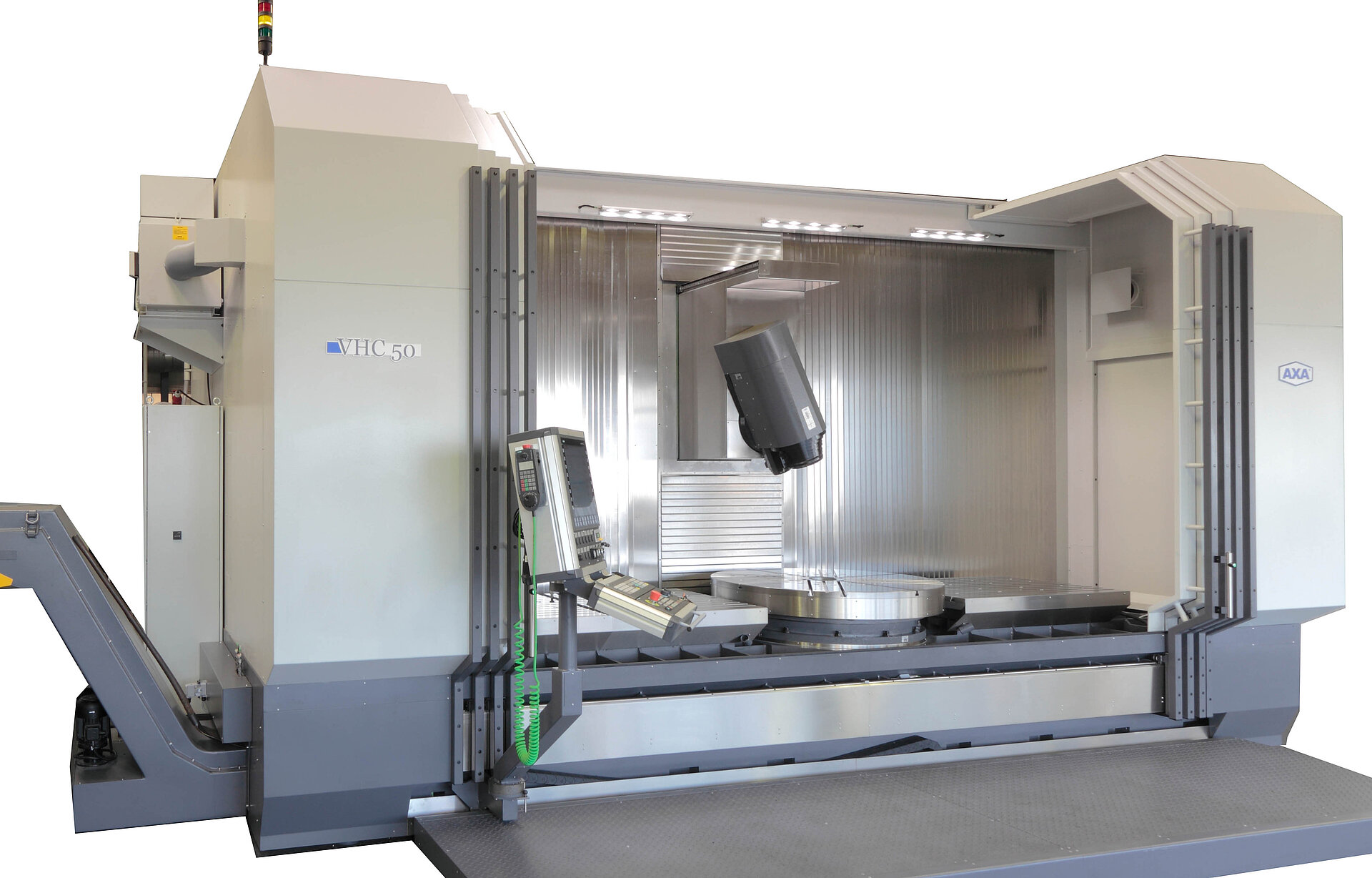

VHC 50-4000 XTS-D

Baujahr 2015, Nr. 283

Nr. 283 - VHC 50-4000 XTS-D
CNC-Steuerung	Siemens 840 Dsl
Verfahrwege X/Y/Z	4000 / 1000 / 1250 [mm]
Eilganggeschwindigkeit X/Y/Z	30 / 30 / 25 [m/min]
Aufspannfläche	4850 x 1100 [mm]
Schwenkkopf	stufenlos, frei interpolierend (+/- 100°)
Spindeldrehzahlreihe	30 - 3.000 [1/min]
Spindelleistung	max. 81 [kW] (bei 100% ED)
Spindelmoment	820 [Nm] (bei 100% ED)
Werkzeugaufnahme	HSK A100 / Capto C6
Werkzeugwechsler XTS-Magazin	1. Turm: 1 x Kette 30 Werkzeugplätze HSK A100, 1 x Kette 12 Werkzeugplätze Capto C6, 2. Turm: 2 x Ketten mit jeweils 30 Werkzeugplätze HSK A100
Außenkühlung	Kühlmittelring mit 8 verstellbaren Düsen
Innenkühlung	bis 30 bar inkl. Bandfilteranlage mit externem Behälter 1000 l mit Doppelschaltfilter Mahle
Späneförderer	Auswurfseite links, Auswurfhöhe ca. 1200 mm, inkl. zwei Trennstellen
Rundtisch	RTA 6D-1350, direktes Messsystem, Genauigkeit +/- 5"
Verkleidung	Arbeitsraumkapselung
Farbe	Lichtgrau / Schiefergrau (RAL 7035 / 7015)
Weitere Ausstattung	Rückkühlanlage für die zentrale Abkühlung von Spindelmotor und Schaltschrank Sperrluft für die Längenmesssysteme in den Grundachsen X/Y/Z. Zum Schutz gegen Staub, Schmutz und Flüssigkeiten. Funk-Messtaster Renishaw RMP 60 Handrad für Siemens Steuerung Absaugung 2-fach, Fabr. AR-Filtrazioni Betriebsart 3 mit Zustimmtaste 1 Stück Handspülpistole außen mit verstärktem Druck - 6 bar

Änderungen vorbehalten
